Bonjour,
Je me posais une question sur le réseau électrique.
J'aimerais savoir comment une ligne électrique triphasée finit son parcours. En effet, la ligne commence dans un poste (transformateur) pour finir dans une charge.
Les 3 phases sont elles reliées ?

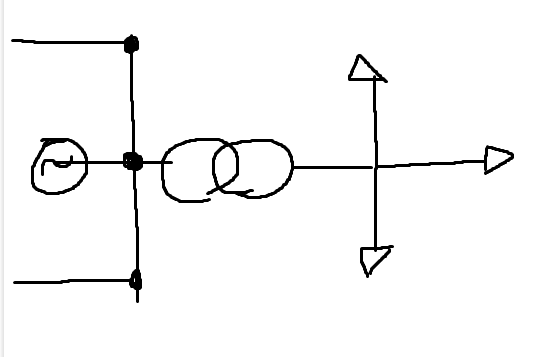

Je mets un dessin pour plus de clarté.
- à droite le générateur et à gauche les charges.
Le réseau est en unifilaire.
Merci
Bonjour ,
Si vous choisissez de parler triphasé , le réseau commence et finit sur des des charges triphasées en parallèle .
Si vous reliez les 3 phases où que ce soit , vous faîtes un magnifique court circuit .
Le transfo , et plus en amont l'alternateur , ne vont pas du tout apprécier .
Merci.

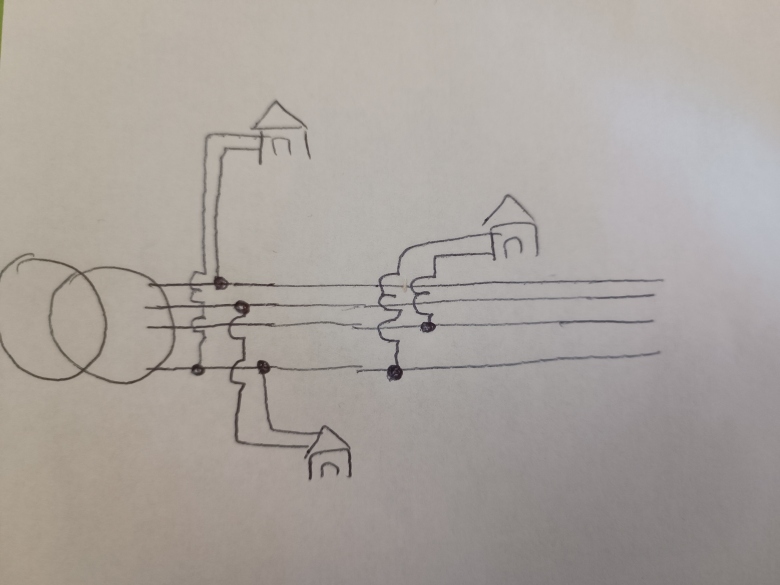

Et dans ce dernier cas que faisons nous après la 3eme maison avec les 3 phases + neutres si c'est la fin de ligne?
Bonjour ,
Oui , on ne fait rien de spécial : la ligne s'arrête sur la dernière charge parallèle : c'est par exemple , le dernier abonné , la dernière maison en bout de ligne .
La notion de « fin de ligne » n'a aucun sens.
Le réseau triphasé met à disposition de tous les usager à égalité [sauf pertes de charges sur lignes plus ou moins longues] 5 plots par prise.
→ trois phases,
→ un neutre,
→ la terre.
< en France, le neutre est généralement connecté à la terre en sortie de transfo MT > BT, mais ce n'est pas le cas en Allemagne >
Un usager ne voulant que du monophasé se connecte donc entre lune phase et le neutre, la terre permettant aux disjoncteurs différentiels de fonctionner.
Tous les usagers sont donc à égalité en parallèle, sauf que le réseau doit être équilibré : tout le monde ne doit pas utiliser la même phase ‼
Pour conclure, il n'existe pas de « fin de ligne », à moins de considérer que chaque charge branchée par un utilisateur constitue une « fin de ligne »…
