Filtre de wien

Posté par
khalido 09-01-21 à 15:23

Bonjour

Comment peut-on savoir la nature de ce filtre seulement à partir de son montage ? ( sans calcul )

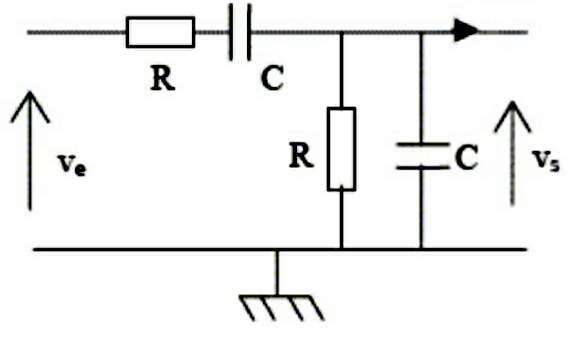

Filtre de wien

Posté par
vanoisere : Filtre de wien 09-01-21 à 15:35

Bonjour
Comment se comporte un condensateur à très basse puis à très haute fréquence ? Fais les schémas équivalents dans ces deux cas.

Posté par
khalidore : Filtre de wien 09-01-21 à 15:56

Je me suis trompé dans le montage

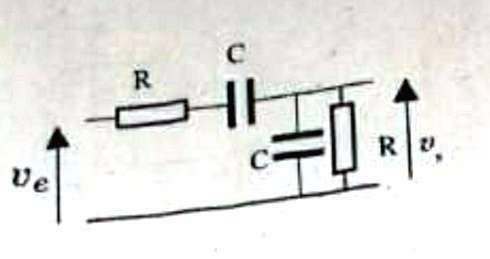

Voilà le montage à nouveau
Maintenant on va étudier le comportement de la résistance ?

Filtre de wien

** image supprimée **

Posté par
vanoisere : Filtre de wien 09-01-21 à 17:34

Suivant que la fréquence est très basse ou très élevée, tu peux remplacer le condensateur par un interrupteur ouvert ou par un interrupteur fermé. En conservant les deux résistances, comment se comporte le filtre dans ces deux cas limites ?
