Filtre actif RC

Posté par
goliath50 01-03-18 à 14:31

bonjour,

j'ai un doute sur ma fonction de transfert ...

qqn pourrait confirmer ou infirmer ... ?

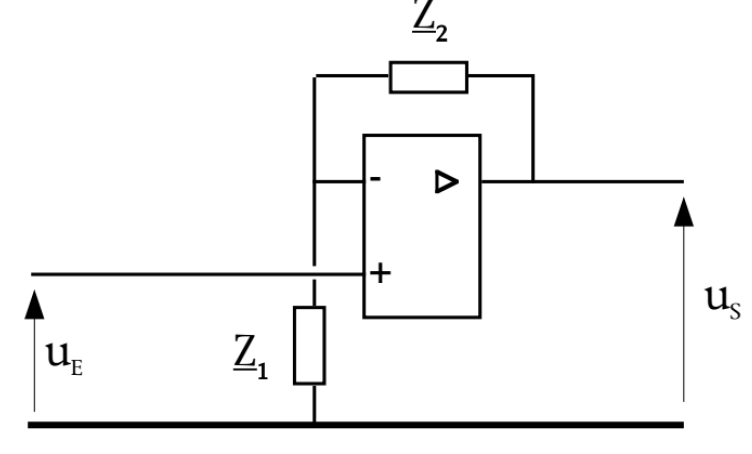

sachant que Z1 = R et Z2 = ( 10R // C )

$T = \frac{Us}{Ue} = \frac{Z2}{Z1} + 1 = R + \frac{10R}{10jRC\omega +1}$

merci d'avance,

Filtre actif RC

Posté par re : Filtre actif RC 01-03-18 à 14:39

et je rajoute que T peut s'écrire :

$T = R + \frac{10R}{1+j\frac{\omega }{\omega 0}} \rightarrow \omega 0 = \frac{1}{10RC}$

c'est bon ?

Posté par re : Filtre actif RC 01-03-18 à 17:31

Bonjour,
Ce n'est pas R+... mais 1+...

Posté par re : Filtre actif RC 05-03-18 à 14:07

Sinon, ça va?

Posté par re : Filtre actif RC 05-03-18 à 17:46

Ce n'est pas la seule erreur ...

Z2 = (10R/(jwC))/(10R + 1/(jwC)) = 10R/(1 + 10.jwRC)

Z1 = R

Z2/Z1 = 10/(1 + 10.jwRC)

T = 1 + 10/(1 + 10.jwRC)

T = (11 + 10jwRC)/(1 + 10.jwRC)

Sauf distraction.

Posté par re : Filtre actif RC 05-03-18 à 19:28

merci, je retrouve bien la même chose :

$T = 1 + \frac{10}{1+j\frac{\omega }{\omega 0}} \; avec\; \omega0 \; =\frac{1}{10RC}$

bonne soirée,
