Faire une courbe .. 4eme Physique
Bonjour ,
Voilà mon prof ma donner un devoir a faire que je ne comprends pas
Tracer sur une feuille de papier millimétré la courbe représentant la tension aux bornes du conducteur ohmique en fonction de l'intensité qui la traverse . ECHELLE : abscisse 1 cm représente 10 mA
ordonnée 1 cm représente 1 V
il y a un tableau que j'ai compléter et qui est bon on la fait en cour :
___________________________________________________________________
U(V) = 1.85 2.41 2.99 3.41 3.89 4.76
I(mA) = 46.6 60.3 74.7 85.6 97.7 119.6
I(A) = 0.466 0.0603 0.747 0.0856 0.0977 0.1196
U(V)/I(A) = 10.12 39.96 40.2 39.83 39.81 39.79
____________________________________________________________________
Si j'est fait comme sa c'est parceque ct dans un tableau
Donc j'ai fait la courbe quelqu un pourrait dire esque ma courbe est correct ?

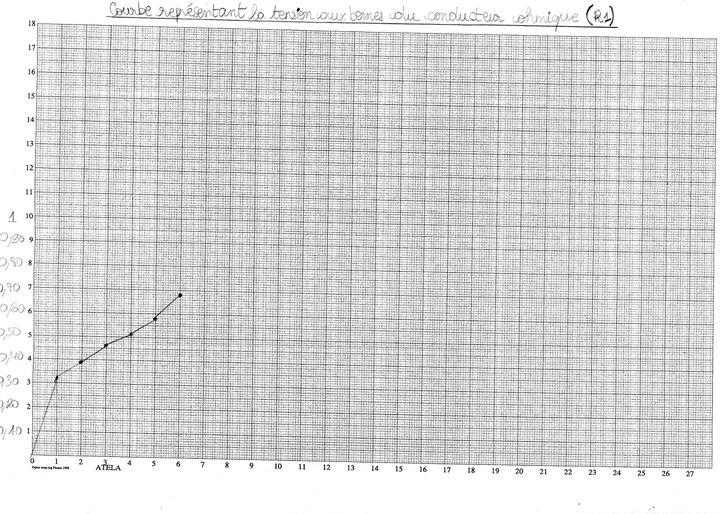

Voila mon travail :
Merci beaucoup , Bonne Journée
Bonjour.
Déjà, pour commencer, tu as deux erreurs dans ton tableau.
Ce n'est pas 0,466 A mais 0,0466 A ! Ni 0,747A mais 0,0747A !
Du coup, ton premier rapport U/I est faux. Il ne fait pas 10,12 mais bien
39,70
Quant au graphique...
Puisque tu sais qu'il s'agit d'un conducteur ohmique, sa caractéristique est une droite passant par l'origine.
A regarder ton graphique, oui tes points semblent aligner mais pas avec l'origine puisque tu remarques la "cassure".
Donc ta courbe n'est pas correcte...
Méthode :
Commence effacer les graduations déjà fournies par ta feuille...
Ensuite, nomme correctement tes axes (U en V, I en A) en les plaçant sur le bon axe comme demandé par l'énoncé (I en abscisse et U en ordonnée).
Gradue tes axes correctement en fonction de l'échelle imposée.
Finalement, place tes points...

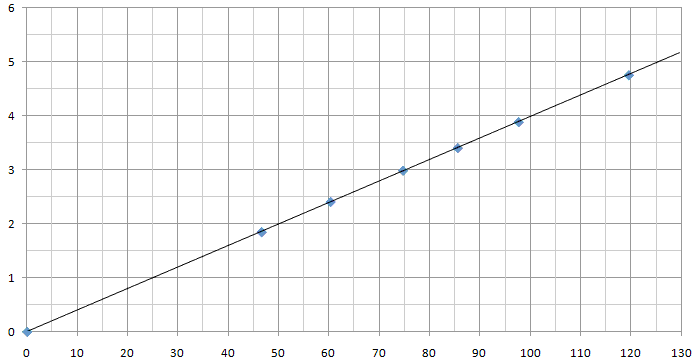

Pour l'avoir tracé rapidement (sans mise en forme) avec Excel, on a bien une droite caractéristique d'un conducteur ohmique :
Bonjour ,
merci beaucoup la courbe que ta fait elle est coorecte ?
jme suis trompé coté verticale et horizontale
bonne journée
Oui, mon graphique est correct.
J'ai bien disposer I en abscisse (exprimée en mA) et U en ordonnée (exprimée en V).
Merci je m'etait trompé pour abscisse et ordonné
merci heroes31 je scanne sa et jte remontre ok ?
Mercii bonne journée
