Bonjour,

Il manque des indications sur les charges linéiques appliquées, pourrais-tu les préciser ?

Bonjour et merci
je viens de vérifier sur l'exo donné par le prof et j'ai bien donné toutes les infos que j'avais....

que sont les charges linéiques appliquées ?

comment faire puisqu'elles ne sont pas données ici ? (et apparemment ça ne pose pas de problème au prof puisqu'il a fourni un corrigé)

Tu as deux cas de figure :

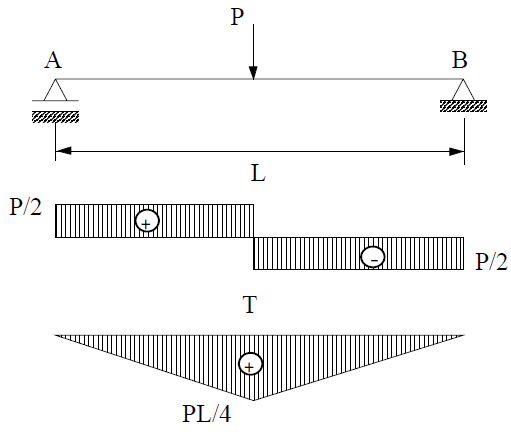

Cas 1 : une charge ponctuelle appliquée à un point :



C'est comme cela qu'on peut assimiler le poids de valeur P = m.g appliqué au point C de ta structure.

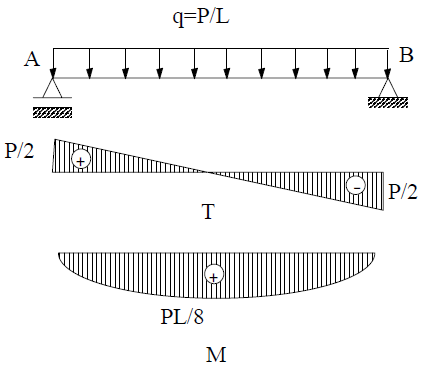

Cas 2 : une charge uniformément répartie (= charge par unité de longueur) sur l'ensemble de la poutre :



Dans cas, tu remarqueras que les diagrammes des efforts intérieurs ne sont pas tout à fait les mêmes.

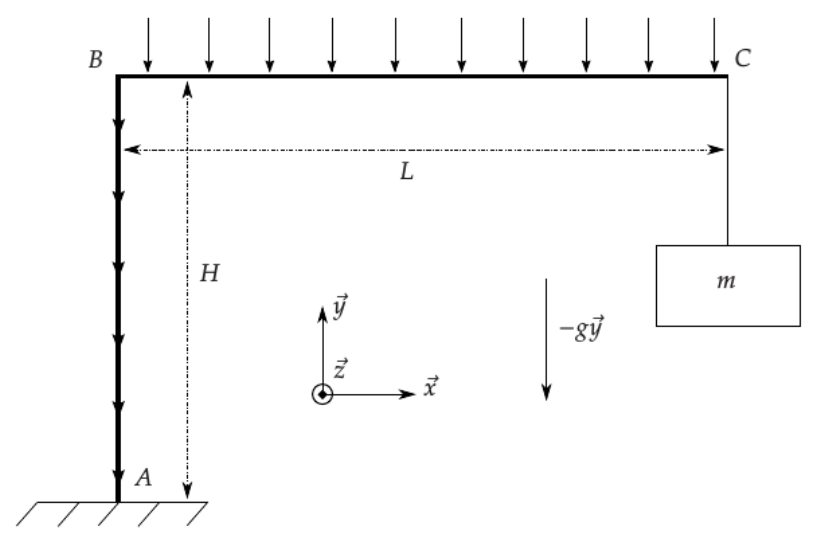

Ici, j'ai l'impression qu'on a une charge linéique qui correspond à la charge linéique due au poids de chacune des poutres, en supposant que les poutres AB et BC ont des caractéristiques identiques.

Je te conseillerai donc de procéder comme suit :
- étape 1 : déterminer le torseur de cohésion au point C ;
- étape 2 : déterminer le torseur de cohésion au point B ;
- étape 3 : déterminer le torseur de cohésion du point A.

Merci de votre retour.
Vos schémas m'aident à comprendre.

Pour les étapes 1 à 3, déjà, merci de me les avoir indiquées. Par contre, j'ai dû mal à les faire : il faut que je regarde dans une table quel type de liaison (encastrement, rotule...) correspond le mieux à tel point, et ensuite j'écris le torseur de cohésion indiqué dans la table correspondant ?

Est-ce bien comme cela qu'il faut s'y prendre ?

Si oui, pour le point A je dirais que on est en présence d'une liaison encastrement, mais alors pour les points B et C, je n'en ai aucune idée...

Merci et bon dimanche

J'ai fait une faute d'inattention dans mon message ci-dessus :

Citation :
Ici, j'ai l'impression qu'on a une charge linéique qui correspond à la masse linéique due au poids de chacune des poutres, en supposant que les poutres AB et BC ont des caractéristiques identiques.

Je n'ai pas la moindre idée de ce qu'est un torseur de cohésion, j'en suis désolée.

J'ai juste vu dans mon cours la notion de torseur d'effort (torseur statique). Il permet de décrire les actions mécaniques appliquées à un solide. F, la première composante est la résultante des forces, et M est le moment résultant.

Est-ce que c'est la même chose que ce que je viens de décrire le torseur de cohésion ? Sinon pourriez-vous m'expliquer ce que c'est svp ?

Tu ne peux pas te lancer dans un exercice de RDM sans maîtriser cette notion fondamentale.

Tu peux relire ce que j'avais écrit ici : ***Lien supprimé***

Merci de votre réponse

Hélas j'ai beaucoup de mal à comprendre toutes  ces notions de résistance des matériaux. Je suis ce cursus en auditeur libre et tous les cours de RDM ont eu lieu pendant les cours de ma formation principale, donc je n'ai pas pu y assister. Mais je vais quand-même devoir passer l'examen très bientôt..

Pourriez-vous m'expliquer les notions de torseurs de cohésion ? Et de coupures ?

J'ai lu beaucoup d'autres postes sur l'île traitant de la RDM mais cela m'a peu éclairé... Même votre explication sur les coupures (avec la métaphore du scanner) ne m'a pas trop aidée....

Alors Pourriez-vous m'expliquer svp ?

Grand merci à vous par avance

Tout tient dans ce que j'ai écrit dans le lien ci-dessus :

***Citation supprimée***

***Piste supprimée***

Bonjour je suis désolée j'ai mis toute la journée à chercher des liens, à naviguer sur le Web et sur l'île pour trouver des explications, mais vraiment je n'y arrive pas.

Plus d'infos sur moi : je suis actuellement un Mastère Spécialisé à l'ENSG Géomatique (à Marne-la-Vallée), après avoir été diplômé d'agronomie.

J'ai eu dans le cadre de ce Mastère des cours de RDM que je n'ai pas pu suivre. J'ai seulement reçu les PDF des cours (3 cours de 1h30), je vous les donne :

Cours 1 :
Cours 2 :
Cours 3 :


Dans aucun de ces cours il n'est question de torseur de cohésion...

Alors comment peut-on résoudre l'exercice que j'ai envoyé sans utiliser de torseur de cohésion ?

Désolée j'aimerais vraiment comprendre pour réussir mon examen mais je suis complètement perdue....
