bonjour,
comment faut-il procéder?
il faut que je dessine l'allure de i(t)et donne l'expression et la valeur num. de imoy
données:R=50ohms, E=10v et Io=0.1A et la diode idéale.

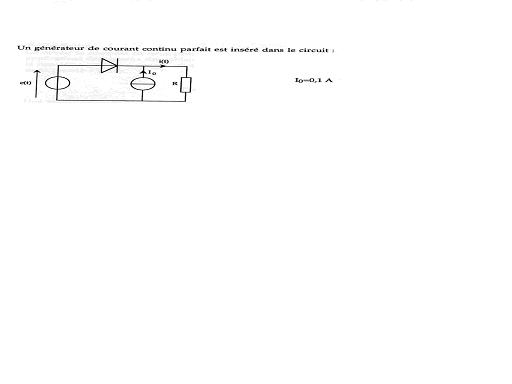

selon le schéma:
j'espère qu'il est visible sinon j'en referais un.
oui c ca, c'est un signal périodique, j'ai l'allure de e(t),la moy de i etait de 0A, avant j'avais un schéma mais sans legenerateur de courant.

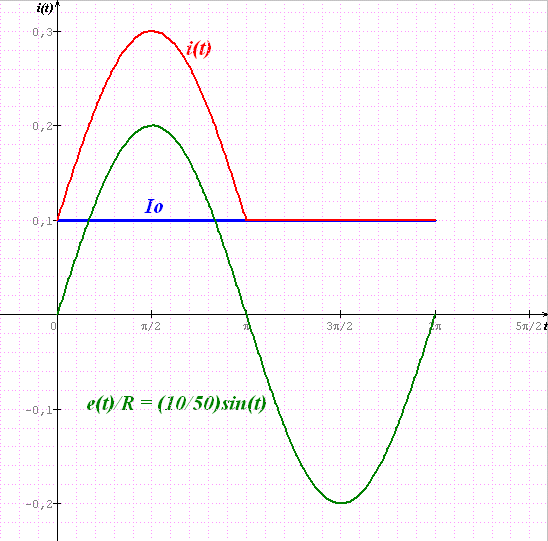

i(t) = Io + e(t)/R quand e(t) > 0
et
i(t)= Io quand e(t) < 0
A confirmer...
Philoux
Bonjour stellaone,
Que t'as-to'on dit sur les diodes, car les modelisations de diodes sont diverses?
sur une période
A faire confirmer par des physiciens...
Philoux
Si diode ideale (et je pense que c'est le cas), je confirme ce que dit philoux
merçi beaucoup!
je ne comprends pas pourquoi Io n'est pas sur l'axe t ?
quelqu'un peut me dire?
Io est une valeur de courant
c'est une valeur constante, 0,1 A , quelque soit le temps => droite horizontale et non verticale (t est en abscisse)
Philoux
oui bien sur! je sais pas pourquoi jai posé cette question c'est logique!
Je pense que la valeur moyenne de i doit être Io+1/(5*Pi) (si je n'ai pas fait d'erreur de calcul)
Pas d'accord avec Philoux, le courant dans la résistance lorsque la diode conduit est e(t)/R et pas Io + e(t)/R.
Quand la diode conduit, la tension du générateur est imposée sur R et donc le courant qui traverse R est e(t)/R.
-----
Lorsque la diode est bloquée, le tension sur R est R.Io = 50*0,1 = 5 volts.
Lorsque e(t) > 5Volt, c'est la tension de e(t) qui est imposée sur R.
La tension V(t) sur R est dessinée en rouge sur le dessin.
On a i(t) = V(t)/R
--> i(t) à la même "forme" que V(t) (I crète = 10/50 = 0,2 A)
I moyen = (V moyen sur R)/R
V moyen sur R
I moyen
I moyen
I moyen
I moyen
I moyen
I moyen
-----
Sauf distraction (calculs à vérifier).
Re
Imoy = (1/T)Somme(0;2pi;i(t).dt) = Io + (1/2pi)(E/R)Somme(0;pi;sint.dt) = Io + (1/2pi)(E/R)( -cos(pi) - (-cos(0) )
Imoy = Io +(E/R)(1/pi) ( # 164 mA )
A vérifier...
Philoux
Pas d'accord avec Philoux, le courant dans la résistance lorsque la diode conduit est e(t)/R et pas Io + e(t)/R.
Quand la diode conduit, la tension du générateur est imposée sur R et donc le courant qui traverse R est e(t)/R.
Ben merci : j'aurai appris qqchose aujourd'hui
Philoux
une question cependant,
si la résistance avait été de 100 ohm, c'est Io qui aurait été imposé à R sur toute la période ?
Philoux
donc i(t) ne descend pas en dessous de 5?....si? c'est v(t) en rouge et i(t) en bleu c'est bien ca
La tension v(t) aux bornes de R est bien en rouge sur mon dessin précédent. Mais i(t) n'est pas la courbe en bleu, juste ciel.
On a v(t) = R.i(t) et R est bien entendu une constante dans l'exercice --> i(t) a exactement le même graphe que v(t) mais à un facteur d'échelle près.
Voir ci-dessous:
