Exercices Forces et Vecteurs-Forces
Bonjour,
Je bloc pour mes exercices pour ma mécanique
. Je n'y arrive pas après avoir essayer plusieurs fois. Il s'agit de
Quelqu'un pourrait m'aider
?
Merci d'avance :'(
Exercices 5; LA VOITURE

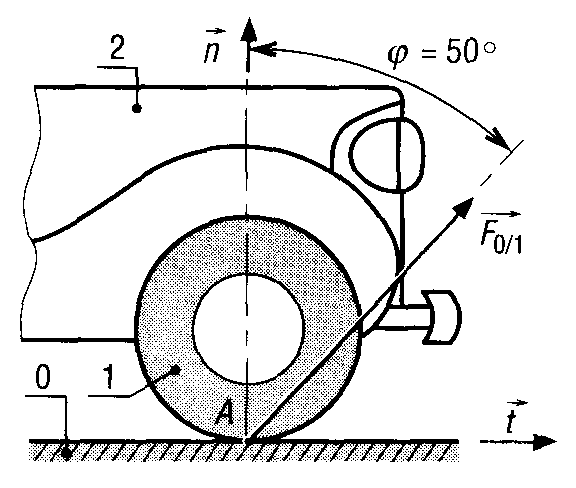

L'action exercée par Ia route 0 sur la roue motrice 1 est schématisée par la force FO/1. Si I'effort normal N0/1 suivant
N pour valeur 400 daN.
Déterminer F0/1 et T0/1 (suivant t') sachant que F0/1=N0/1+T0/1.
Bonjour.
Commencez par compléter le schéma en y faisant figurer les composantes de , c'est à dire
et
.
Il ne vous restera plus ensuite qu'à trouver la relation trigonométrique liant les valeurs des forces entre elles.
Au revoir.

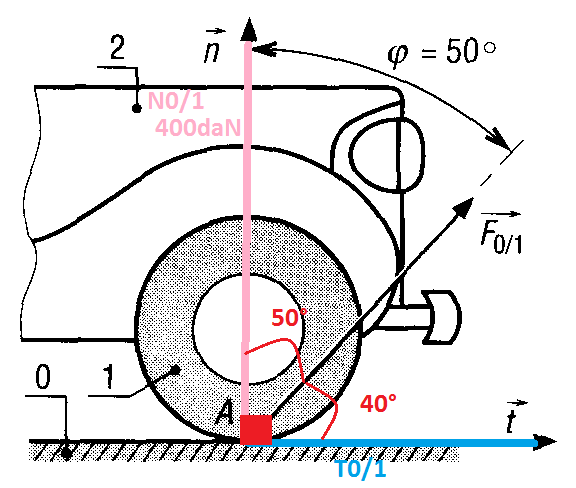

Je vous montre se que j'avais fait pour les repères sur mon schéma ainsi que pour mes calcules,
F0/1,
Fx= ||N0/1||x cos 50
Fx= 400 x cos 50 = 257 daN
Fy= ||N0/1||x sin 50
Fy= 400 x sin 50 = 306 daN
Donc F0/1=Fx=257 daN
T0/1,
Tx= ||F0/1||x cos 40
Tx= 257 x cos 40 = 196 daN
Ty= ||T0/1||x sin 40
Ty= 257 x sin 40 = 165 daN
mais ... F0/1= N0/1+T0/1
400+196= 596 ...
Je suis perdue
Non, ça ne va pas.

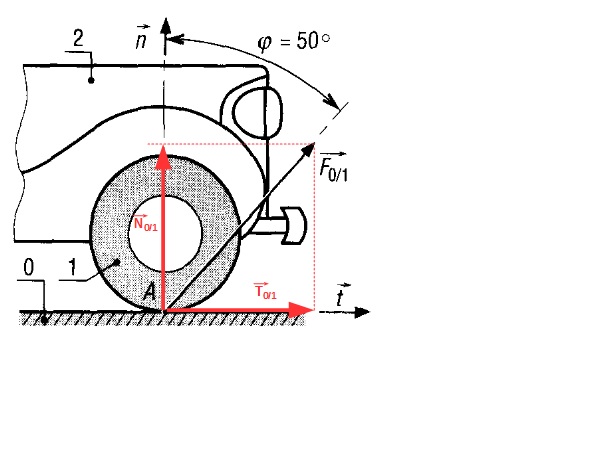

Tout d'abord, il faut revoir votre schéma, est la somme de
et
.
Pas la peine ici, d'aller chercher des x et des y, les projections se font sur les axes de direction et
.
Je vous donne la première relation liant et
:
A vous la suite.
F0/1= N0/1 / cos 50°
F0/1= 400/cos 50°
F0/1= 622,28 daN
Nous savons que F0/1= N0/1 + T0/1
Donc 622,28= 400 + T0/1
622,28-4OO=222,28
Vérification,
400+222,28 = 622,28
MERCI, après 8 exercices celui-ci me bloquait
D'accord pour , mais le reste ne va pas.
Nous savons que F0/1= N0/1 + T0/1
Une somme vectorielle n'est pas une somme de valeurs numériques.
Pour calculer
-utilisez la trigonométrie comme vous l'avez fait pour
-utilisez le théorème de Pythagore.
Je vous donne la valeur de
Au revoir.
