Exercice sur modéliser des interactions
ForbagROYAL
(l'image est en fin de page) Bonjour, j'ai fais un exercice sur internet et j'aimerai que quelqu'un me corrige, car il n'y avait pas la correction, je devais représenter les 3 forces exercé sur l'échelle, puis de donner ses 3 caractéristiques. Voici ce que j'ai fais:
(force = F)
Terre=> échelle
Point d'application : E+. Centre gravité de l'échelle
Direction: verticale du lieu
Sens : vers le bas ou vers le centre de la Terre.
Intensité (pas précisé)...
Mur=>échelle
Point d'application : A. En haut sur le bout de l'échelle, ou le point de contacte entre le mur et l'échelle.
Direction: horizontal
Sens: vers la droite, A vers B
Intensité
pas précise)...
Sol=>échelle
Point d'application : (B) En bas les deux pieds de l'échelle qui touche le sol.
Direction : oblique ou suivant la position de l'échelle.
Sens: vers le haut à gauche ou B vers A.
Intensité : (pas précisé)...
Merci de me dire ce qui ne va pas 😁(ou pas).

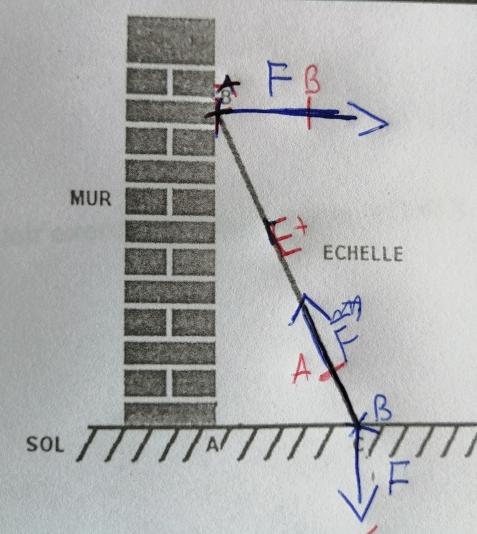

Voici l'image
Bonjour ForbagROYAL,
C'est bien de vouloir s'entraîner mais tu t'attelles à un exercice qui va au-delà de ton programme de troisième.
En l'état actuel de tes connaissances, tu peux juste en conclure qu'il y a :
- le poids de l'échelle : facile pour les caractéristiques ;
- une réaction au mur : on peut à la rigueur la supposer horizontale, vers la droite comme tu as suggéré ;
- une réaction au sol : on ne peut pas définir ses caractéristiques en l'état ...
Je te mets ce lien qui te démontre que c'est délicat à traiter en troisième (et en seconde d'ailleurs) :
forces appliquées à une échelle posée contre un mur
D'accord, mais sur le site de cette exercices était marqué 3 ème. Bizard... Bon dommage je pensais que j'avais trouvé un bonne exercice.
Merci quand mêle
2/3 qui sont possibles à caractériser facilement, la réaction sur le sol c'est plus délicat, il faudra attendre un peu
OK avec ta force de réaction au niveau du mur (en A)
Tu as oublié le poids de l'échelle en G (centre d'inertie de l'échelle - cf. le lien)
Concernant la force de réaction au niveau du sol (en B), on ne connaît que son point d'application.
Attention à ne pas utiliser la même notation pour toutes les forces et attention au système étudié (ici je suppose qu'on regarde l'échelle uniquement).
