Exercice sur les résistances équivalentes
Bonjour,

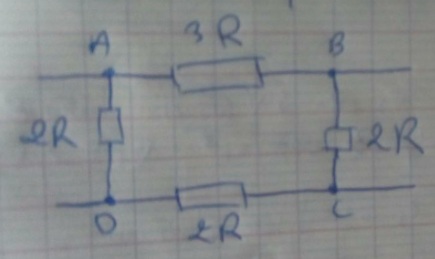

Je cherche la résistance équivalentes entre A et C, mais je n'ai pas pu la trouver ...
Bonjour
Si le fil partant de B vers la droite et le fil arrivant en O ne sont parcourus par aucun courant, la situation est simple.
Les résistances 2R et 3R entre BC et AB peuvent être considérées en série.
D'autre part, les deux résistances 2R entre AO et OC peuvent aussi être considérées comme en série.
Je te laisse réfléchir et proposer une solution.
Bonjour
Si le fil partant de B vers la droite et le fil arrivant en O ne sont parcourus par aucun courant, la situation est simple.
Les résistances 2R et 3R entre BC et AB peuvent être considérées en série.
D'autre part, les deux résistances 2R entre AO et OC peuvent aussi être considérées comme en série.
Je te laisse réfléchir et proposer une solution.
Et puis on passe au fil partant de C vers la droite, et on fait la même chose c ça?
On peut imaginer que le courant arrive par la borne A et ressort par la borne C.
Alors (5R)//(4R) est la bonne réponse ?
Bonsoir (et oui : un peu de politesse ne nuit pas ! )
Sinon : ce forum n'est pas un distributeur automatique de corrigé !
Explique ce que tu as été capable de faire et ce qui te bloque. Il sera ensuite plus facile de t'aider en tenant compte de ton niveau.
Mais franchement : si tu sais comment associer des résistances en série et en parallèle, ce n'est vraiment pas compliqué, sous réserve bien sûr que les bornes O, A ,B, C ne soient branchées à aucun autre dipôle. Tu postes tout de même au niveau master...
*** message déplacé ***
Résistance equivalente entre AC? Et puis entre AB?
En fait elle s'agit d'une question d'un concours d'accès à un cycle master. Ils ont donné le même circuit. Et ils m'ont demandé d calculer le rapport Rab/Rac. les réponses possibles qu'ils m'ont suggerees sont: 5/6 ou 6/7 ou 7/8 ou 8/9 ou 9/10. Si vous connaissez comment on peut répondre merci de m'aider. Je m'excuse en tt cas
*** message déplacé ***
Je t'aide pour RAC et te laisse utiliser la même méthode pour RAB.
Imagine un circuit extérieur créant un courant entrant par A et ressortant par C. Ce courant se divise en deux :
* un courant circulant en passant par B : il traverse ainsi les résistances 3R et 2R qui apparaissent ainsi en série ;
* un courant circulant en passant par O : il traverse ainsi les deux résistances 2R qui apparaissent en série.
RAC est donc la résistance équivalente à l'association en parallèle d'une résistance 5R et d'une résistance 4R.
En dire plus reviendrait à te fournir la réponse... Revois dans ton cours comment calculer la résistance équivalente.
*** message déplacé ***
