Bonjour à tous,
Je suis en 3ème et je bloque sur cette exo:

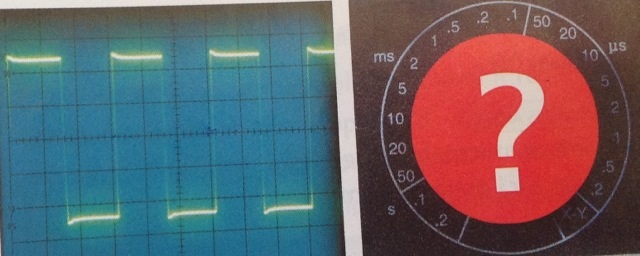

Énoncé: Dans les montres électroniques, le temps est rythmé par les oscillations d'un quartz qui vivre à la fréquence de 32768 Hz. Connecté à un oscilloscope, le quartz produit la tension suivante (voir pièce jointe).
Question:
1) De quelle nature est cette tension ?
2) Calculer la période T du quartz, en us.
3) Combien de division une période occupe-t-elle ?
4) Déduisez-en la position du bouton de réglage du balayage sur l'oscilloscope.
Voilà, pour la 1) J'ai mis que c'etait une tension périodique, alternative et variable (en justifiant)
Mais je bloque à partir de la question 2.
Ce serait super sympa que quelqu'un m'explique...
Merci beaucoup de votre aide !
Bonjour,
Question 2
La fréquence vaut 32 768 Hz
Que vaut la période T ? (n'oublie surtout pas l'unité pour que je puisse répondre)
Question 3 : il suffit de compter sur l'écran de l'oscilloscope...
Merci de ta réponse Coll.
La période T est demandé en us. Je ne sais pas ce que c'est le u est assez "bizare"....
La période est demandée en microsecondes.
1 microseconde = 1.10-6 s = 1 µs
Ce n'est pas un "u" ; c'est la lettre grecque "mu" : qui indique le millionième d'une unité.
Exact.
Donne le résultat numérique (sans oublier l'unité ! la fréquence est en hertz, symbole Hz ; 1 Hz = 1s-1)
Le résultat numérique ?
Mais cela donne 3, .. avec plein de décimale le tout fois 10 puissance -5
Je comprends pas du tout comment convertir ça en ms peux-tu m'expliquer ?
Une milliseconde = 1 ms = 1.10-3 s
Mais on ne te demande pas le résultat en millisecondes. On te demande le résultat en microsecondes (comme je l'ai écrit à 17 h 13).
Par exemple : 2.10-5 s = 20.10-6 s = 20 µs (= 20 microsecondes)
Ça j'ai compris:
10 puissance -3 s = 1ms
10 puissance -6 s = 1 microsecondes
Mais dans le cadre de l'exo, peux-tu m'expliquer directement quels sont les calculs après 1/32768 ?
Ah ! On fait 1/32768 x 10 à la puissance -6 !!
Ok je trouve environ en arrondissant au millième 30, 517 ... c juste ?
Donc la période vaut 30,517 microsecondes!
Et la position du bouton de réglage est comme il y a 3 divisions (d'apres la lecture de l'oscilloscope) sur 30,517/3 soit environ 10,1 microsecondes par div ?
C juste ?
Oui, la période vaut bien 30,517 µs
Et comme une période occupe un tout petit peu plus de trois divisions sur l'écran (regarde bien) on en déduit que le balayage horizontal de l'oscilloscope est réglé sur 10 µs/div.
À noter que l'arrondi sera plus juste en écrivant période = 30,518 µs
As-tu remarqué que 32 768 = 215 ?
Mille fois merci de tes explications !
Non je n'avais pas remarqué pout le 2 puissance 15 cela apporte quoi ?
On sait faire très facilement en électronique des diviseurs de fréquence par deux.
Donc, en divisant la fréquence du quartz 32 768 Hz = 215 Hz par 2 et encore par 2... 15 fois de suite : on arrive à une fréquence de 1 Hz : un battement par seconde ! Idéal pour faire fonctionner une montre ou une pendule !
__________
Je t'en prie et à une prochaine fois !
