Bonjour à vous tous, je suis confronté à un exercice sur l'amplificateur opérationnel parfait en montage inverseur.

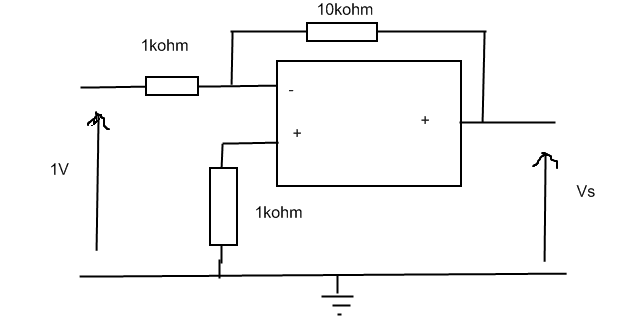

Je vous le montre en image et vous le décrit :
Il y a une résistance de 1kohm sur V+ relié à la terre
Il y a une résistance de 1kohm sur V- (1v)
Une résistance de 10kohm qui relie V+ a la sortie Vs
Ma question est la suivante : Quelle est la valeur de la tension de sortie ?
Apparemment, il me faut connaître Ve pour pouvoir établir la relation seulement, je ne sais pas laquelle utilisée car j'ai une formule mais elle est utilisable uniquement lorsqu'il n'y a pas de résistance sur V+ et je ne sais pas comment l'adaptée.
La deuxième question est : comment appelle t on ce montage Vs ?
Je pense que c'est un montage inverseur. Je ne me trompe pas n'est ce pas ?
Merci à ceux qui m'aideront.
La résistance dans l'entrée + est sans influence (si ce n'est (presque) équilibrer les entrées de l'ampli pour les courants de bias, mais ce n'est pas du niveau terminale, je pense).
On a : Vs/Ve = -10
Donc Vs = - 10 volts (pour autant que les tensions d'alimentation de l'ampli non dessinées sur le schéma le permettent).
