Exercice magnétostatique

Posté par
Crowsen
19-07-19 à 23:01

Bonsoir,

J'ai besoin d'aide pour un exercice de magnétostatique :

Soit une région de l'espace dans laquelle règne un champ magnétique dont l'expression analytique est la suivante : B(x,y,z) = a.y.1x   où a= 1 T/m.  Considérons une surface carrée centrée en l'origine et dont les côtés (de longueur L = 3 cm) sont parallèles aux axes x et y. Quelle est la valeur du courant I passant à travers cette surface ?

J'ai d'abord essayé avec la loi d'ampère en prenant un contour parallèle aux axes x et z, le problème est qu'en plaçant ce contour à l'origine, j'obtiens un courant nul ( car y = 0) j'en conclus que le courant doit augmenter en s'éloignant de l'origine ce qui est faux car I est bien constant dans la réponse.

Quelqu'un pourrait me donner une piste pour cet exercice ?

Merci d'avance !

Posté par
vanoise
re : Exercice magnétostatique 19-07-19 à 23:26

Bonsoir
Tel qu'il est posé et sans schéma, cet exercice est incompréhensible. Un vecteur champ se caractérise par une direction, un sens et une norme.

Citation :
B(x,y,z) = a.y.1x   où a= 1 T/m.

Que vient faire ce 1x si a se mesure en T/m ???
De quel courant s'agit-il ? celui qui crée le champ magnétique que tu as tenté de décrire ?

Posté par
Crowsen
re : Exercice magnétostatique 20-07-19 à 12:47

effectivement, il s'agit du courant qui génère le champ magnétique B(x,y,z) = a.y.1x

où 1x  est le vecteur unitaire de l'axe X

Voici un schéma :

pour les y > 0 on aura donc un champ magnétique croissant avec y et de même direction que l'axe x tandis que pour les y < 0 on aura un champ magnétique de direction opposée à l'axe x

Exercice magnétostatique

Posté par
vanoise
re : Exercice magnétostatique 20-07-19 à 17:59

OK ; il s'agit donc d'appliquer le théorème d'Ampère. Commence par convenablement orienter le circuit puis calcule la circulation du vecteur B le long du carré. La circulation est nulle le long de deux des côtés puisque le vecteur B est perpendiculaire à ces côtés. Pour les deux autres, le calcul se fait de tête... Il faut un schéma soigné indiquant le sens de circulation choisi et le sens du courant créant le champ magnétique.

Posté par
Crowsen
re : Exercice magnétostatique 20-07-19 à 19:48

Le calcul de la circulation du champ magnétique le long du carré :
Je choisis le sens de circulation pour lequel le vecteur courant pointe dans la même direction que le champ magnétique

Pour le coté appartenant aux y < 0 :   B .dl = B . L =  -a/2 L . L

Pour le coté appartenant aux y > 0 :   B .dl = B . L =  a/2 L . L

J'en conclus que la somme de courant passant à travers ce contour est nulle

Maintenant pour un schéma, je ne sais pas m'imaginer quel courant le long de cette paroi pourrait générer un champ uniforme comme lequel on est en présence, de tête je décompose ce carré en pleins de fils électrique, mais aucune somme de fil électrique ne pourrait générer ce champ magnétique...

Je me demande aussi pourquoi je dois faire le calcul de circulation sur un contour qui est le même que le carré ? aucun courant ne traverse un contour confondu dans le carré car le courant passe le long du carré

Posté par
vanoise
re : Exercice magnétostatique 20-07-19 à 22:29

Comme déjà dit : oriente  ton rectangle ; le sens de circulation est le sens du vecteur B le long d'un côté et le sens opposé pour le côté opposé. La circulation n'est donc pas nulle.
Par ailleurs : le but de cet exercice est d'apprendre à calculer correctement la circulation d'un vecteur ne correspondant pas à un champ uniforme. Pour le reste : cet exercice n'est pas du tout réaliste : je ne connais pas de distribution de courant capable de créer un tel champ...

Posté par
Crowsen
re : Exercice magnétostatique 21-07-19 à 12:34

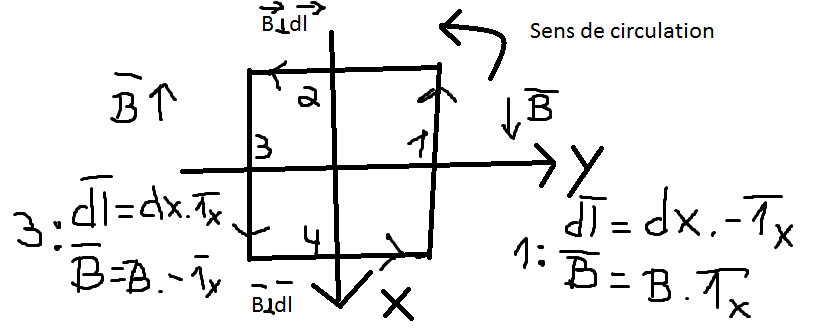

Donc d'après le schéma, j'aurais :

0 . I = -2 .a/2 L2

Et donc I = aL2 / 0

C'est bien ça ?

Comment je pouvais savoir que je devais prendre un contour confondu dans le carré ?

Exercice magnétostatique

Posté par
vanoise
re : Exercice magnétostatique 21-07-19 à 12:57

Dans quel sens est orientée l'intensité du courant  ?
Connais-tu l'énoncé précis du théorème d'Ampėre ?

Posté par
Crowsen
re : Exercice magnétostatique 21-07-19 à 17:47

Le théorème d'Ampère dis que tout courant est source de champ magnétique

Plus précisément que  l'intégrale de circulation du champ à travers un contour nous donne le courant passant à travers ce contour

En utilisant sa forme locale je sais dire que la densité surfacique de courant a pour équation : -a/0 . 1z

Posté par
vanoise
re : Exercice magnétostatique 21-07-19 à 22:41

Le sens du courant que tu obtiens est correct. Le théorème d'Ampère ne précise pas comment ce courant traverse le cadre carré : on peut imaginer plusieurs fils électriques traversant le cadre, le courant circulant dans le sens des z négatifs comme tu l'as dit. On peut aussi imaginer d'autres courants ne traversant pas le cadre : le théorème d'Ampère ne dit rien sur ces courants.
Attention : parler de courants surfaciques est un modèle correspondant à des courants circulant dans des rubans métalliques, c'est à dire des conducteurs dont l'épaisseur est négligeable devant les autres dimensions du problème. L'expression que tu fournis dans ta dernière phrase correspond à la densité volumique de courant de vecteur j dans le cas très particulier où ce vecteur est colinéaire à (Oz) et identique en tout point du plan (Oxy) à l'intérieur du cadre.  De façon plus générale, l'intensité calculée peut s'écrire comme le flux du vecteur j à travers la surface carrée.

Posté par
Crowsen
re : Exercice magnétostatique 22-07-19 à 10:07

Merci beaucoup pour ton aide !
