bonjour a tous ,j'ai un exercice que j'ai fait mais je ne suis pas sur de mes reponses pourriez vous m'aider ?

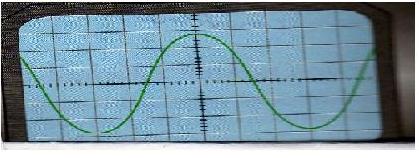

voici la figure dont on aura besoin pour l'exercie:
et voici l'enoncé;
un generateur delivre une tension alternative efficace de 6 volts et de
frequence 100 HZ .il est connecté à un oscilloscope dont le gain vertical est de
5 V/div .
a)determiner la valeur maximale et la periode de cette tension.
.
donc pour la valeur maximale:j'ai mis;U max=2,80 et la periode est de 3.
merci d'avance.
pour le reste de l'exercice,je ne l'ai pas encore fait encore donc je ne le met pas car mon controle ne portera dessus.
merci d'avance pour vos corrections
Max, il y a quelque chose qui me gêne dans tes réponses ... Tu les as vraiment calculées ? mais comment ?
parce que si la tension efficace est de 6 volts, la tension maximale devrait être supérieure, non ?...
parce que une période de 3 quoi ?... ça ne correspond pas à une fréqence de 100 herz ... Tu devrais , au minimum revoir tes formules, et travailler ton exercice avant de deamder de l'aide....
L'oscillo à visiblement un problème de calibration, à moins que ce ne soit l'énoncé qui soit foireux.
C'est bien 6 volts efficaces ?
Pas plutôt 5 ?
Ce n'est pas mieux en horizontal, je vois 6 divisions pour la période d'un signal de 100 Hertz, bizarre comme calibration horizontale aussi.
Bref, c'est la foire.
Il vaudrait mieux écrire l'énoncé en entier sans en changer un seul mot.
donc dites moi si c'est bon;pour la valeur maximale on fait Ueff*V2=6*V2=8,48
et pour la periode c'est ;5 ms *10 puissance -3=0,0050 secondes
T=0,0050 secondes
ce que j'ai fait est il bon car cela me parait bizarre ,merci d'avance pour vos reponses0.:)
5 millisecondes x 10 puissance -3 ... cela va faire bien petit ...
Mais qui t'a parlé de 5 millisecondes ?... Refais tes calculs ...
Pour la tension, je suis d'accord ... mais qu'est-ce que vient faire l'oscolloscope de tout-à l'heure ?....
Alors Max, tu arrives à calculer cette période ?...
On t'a donné la formule, tu n'as même pas besoin d'aller la relire dans ton cours ...
Je ne saisis pas bien ta réponse ?...
La fréquence étant de 100 hertz, la période est :
T = 1/ f = 1/ 100 = 0,01 seconde (sans s)
Cela te convient ?
Bof !... si tu veux ,...
La période, c'est la durée d'une alternance
mais rappelle -toi surtout que c'est l'INVERSE de la fréquence.
ok merci je vais reposter quelques exercices damain pour etre sur d'avoir compris pour le controle.salut et merci encore.:)
Attention, une période d'un signal sinusoïdal alternatif est composée d'une alternance positive et d'une alternance négative.
C'est du moins le vocabulaire généralement consacré en physique et qui prète evidemment à confusion en comparaison du langage de "tous les jours"
Ceci en remarque du message de jacqlouis du 21/03/2007 à 21:42
Je suis le premier à regretter les différences de signification entre le langage utilisé en technique (physique et mathématique) et langage de "tous les jours", mais qu'y faire ?
