Bonjour à tous et merci d'avance pour votre aide !
J'ai un exercice de Méca a faire et il y a 2 questions que j'arrive pas a faire... j'ai besoin de vous.. encore merci d'avance ! =)

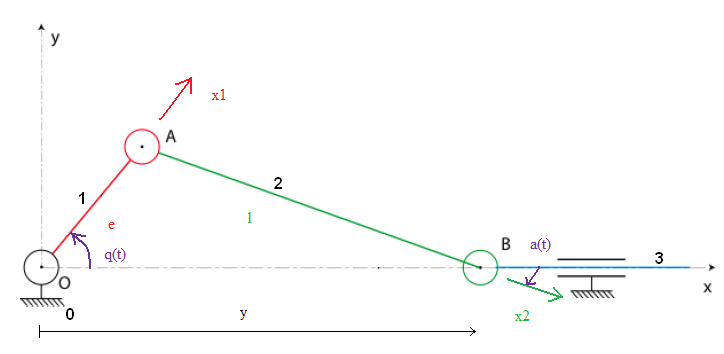

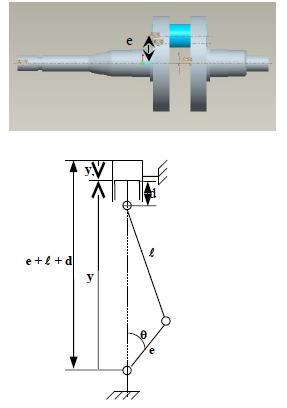

Le mécanisme est un système bielle-manivelle, schématisé ci-dessous :
e est l'excentricité du vilebrequin ;
l st la longueur de bielle.
On suppose que le vilebrequin tourne à vitesse constante w(t) = wo = 62,8 rad/s d'où q(t) = wo.t. On relève sur le mécanisme les dimensions :
e = 16,5 mm et l = 90 mm.
1 --- Exprimer, de façon littérale, la course y1(t) du piston en fonction de q(t)
et des constantes e et l. Pour cela, commencer par exprimer y(t) en fonction
de q(t). Exprimer, de façon numérique, cette course y1(t).
2 --- En déduire, de façons littérale et numérique, l'expression de la vitesse V1(t)
du piston 4 en fonction de q(t).
En déduire, de façons littérale et numérique, l'expression de l'accélération
g1(t) du piston 4 en fonction de q(t).
Encore merci d'avance pour votre aide qui me sera très très precieuse !
E
J'ai fait 2 questions preliminaires (questions de cours) mais là...
Que signifie : s'interesser a une fermeture géométrique?
Je vous remercie d'avance pour votre aide.
Salut,
Fermeture géométrique :
soit
Tu projette cette relation
/ x :
/ y :
Tu peut élever les relations au carré pour faire disparaître a(t).
Tu obtiendras alors une relation entre y(t) et q(t).
Pour la vitesse du piston , tu dérives la relation trouvée à la question 1.
