Bonjour
Et si tu commençais par expliquer ce que tu as réussi à faire et ce qui te bloque ? Plus facile de t'aider ensuite !

Remarque  : le règlement du forum demande de recopier l'énoncé et de scanner les courbes et schémas.

ahhhh je m'excuse

En 2 : que proposes-tu comme éléments de réponse  ? Quel résultat as-tu obtenu à la question 1 ?

Tu as encore scanné les questions au lieu de les recopier...

d'accord monsieur

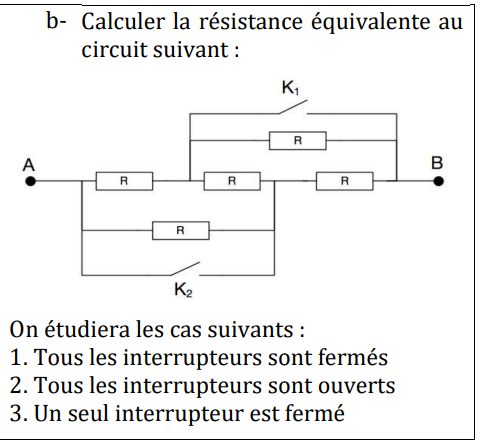

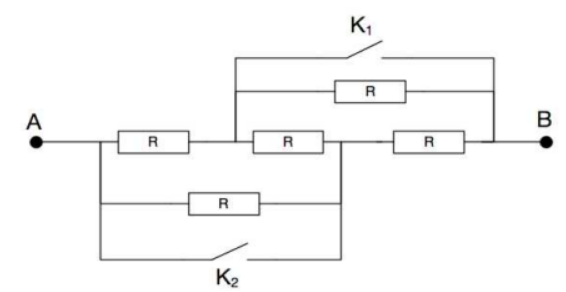

On étudiera les cas suivants :
1. Tous les interrupteurs sont fermés
2. Tous les interrupteurs sont ouverts
3. Un seul interrupteur est fermé

pour Req = R/2 de la question 1

non pardon c'est pour Req de la question deux R/2
mais pour question 1 Req = 2/5
j'ai le probleme de la comprension  de la question 3

Question 1 : la résistance équivalente n'est pas 2R/5 ;
Question 2 : la résistance équivalente n'est pas R/2.

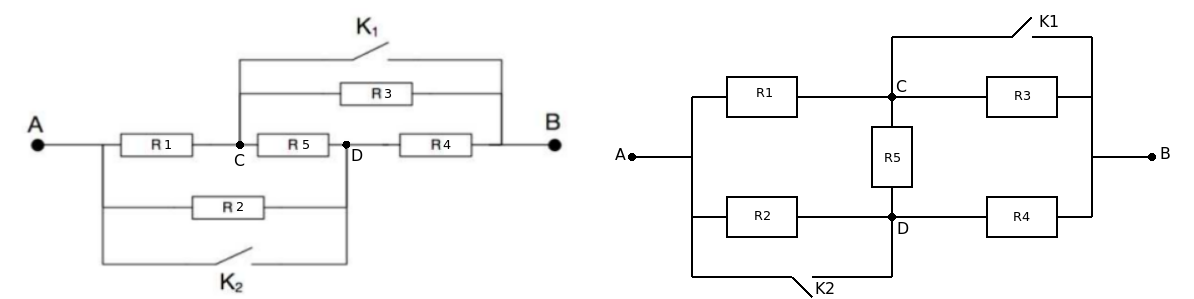

Bien que les résistances soient toutes égales, je les ai numérotées pour plus de clarté. Question d'habitude peut-être : je trouve le schéma plus clair en faisant tourner la résistance centrale R5 de 90° comme sur le schéma ci-dessous.
Mon logiciel de dessin ne sait pas représenter des résistances "obliques". Il est cependant simple de remarquer que les cinq résistances sont disposées en deux "triangles" admettant R5 comme base commune.
On peut trouver une méthode commune à la résolution des trois questions : remplacer le triangle de droite, ou celui de gauche par l'étoile associée : cela revient à appliquer le théorème de Kennelly. La situation devient alors particulièrement simple pour résoudre les questions 1 et 3 : fermer K1 revient à poser R3=0 ; fermer K2 revient à poser R2=0.
Pour la question 2 : le théorème de Kennelly conduit toujours à la solution mais on peut imaginer plus simple : en raisonnant sur les symétries du circuit, on obtient une relation particulièrement simple entre les potentiels V_C et V_D des nœuds C et D. Cela permet de simplifier fortement le circuit et d'obtenir quasiment de tête la valeur de la résistance équivalente. Pour la question 2, on arrive au même résultat simple en considérant R5 comme alimenté par un pont de Wheatstone mais pas sûr que le pont de Wheastone soit à ton programme.

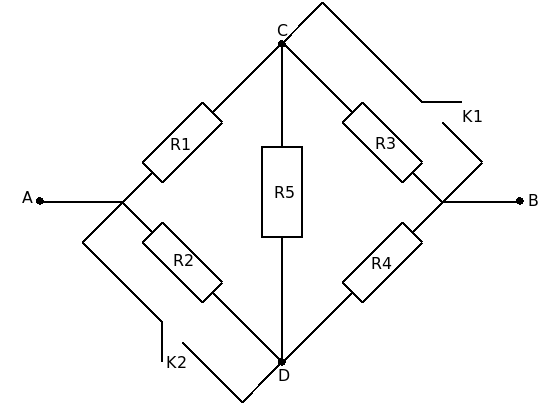

Pour mieux visualiser les "triangles"...

Bonjour,

Question : A partir du dernier schéma "en oblique" de Vanoise, si les interrupteurs K1 et K2 sont fermés, peut-on dire d'emblée, en toute généralité :
- R2 est court-circuitée, donc VD = VA
- R3 aussi, donc  VC = VB

Et donc on se retrouve avec 3 résistances en parallèle entre A et B : R1, R4 et R5 ;
     Est ce juste ?

BonjourChimival
Je crois bien que leemed a abandonné. Je réponds donc à ta question par l'affirmative !

Bonjour Vanoise,

Bien reçu, merci !
