Bonjour
Deux remarques préliminaires :
1° : la règle sur ce forum est de copier l'énoncé, les scans étant réservés aux schémas et aux tableaux de mesures.
2° : Il serait préférable que tu commences par expliquer ce que tu as réussi à faire et ce qui te bloques. L'aide sera ensuite plus efficace qu'un simple corrigé pas nécessairement adapté à ton niveau.

d'apres moi la 1 c'est la formule de base puisque c'est un inverseur us= -r2/r1*ve enfin je pense

d'accord desoler :/  bah le probleme c'est que je vois pas ou commencer enfaite

bonjour a tous alors voici ma question :

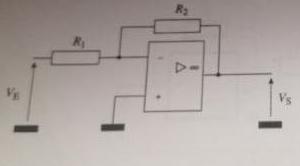

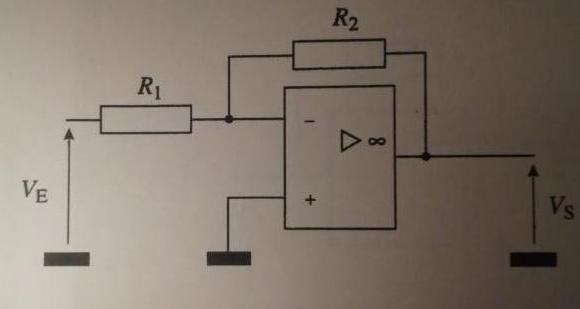

j'ai un montage AOP comme ceci
la première question est : déterminer l'expression de Vs=f(Ve)
je pense donc que le résultat et Vs = -r2/r1*Ve d'après les cours
la 2 :
ecrire AV sachant que R2= 8*r1
la je vois pas car je n'est aucune autre valeur a part ça ....
la dernière que je n'est pas du tout compris d'ailleurs est  :
-vsat=0 et vsat=12v,donner les valeurs limites pour Ve afin que le signal ne soit pas écrêté.

si vous pouviez me donner un coup de main ca serais sympa
PS: j'ai retaper le sujet car l'autre n'etait pas conforme



*** message déplacé ***

Bonsoir,

extrait de la FAQ du forum :

Q03 - Pourquoi ne faut-il pas faire du ''multi-post'' ?

Pour de nombreuses raisons.

Pour mémoire, le multi-post consiste à reposer une même question dans un sujet différent , ou à poser des questions successives d'un même problème dans des sujets différents.

De même, une demande identique sur plusieurs sites sera considérée comme un multipost et la discussion pourra être fermée par un modérateur.

Etant donné tous les désagréments créés par le multi-post, le non-respect de cette règle entraînera votre exclusion temporaire ou définitive du forum !

Voici maintenant quelques raisons qui font que nous combattons avec autant d'ardeur le multi-post (et ses adeptes ) :

• La perte de temps pour les modérateurs qui consacrent leur temps bénévolement pour garantir la qualité des sujets et des échanges sur le forum.

• Le respect du travail des correcteurs qui consacrent leur temps bénévolement pour aider ceux qui sollicitent de l'aide.

• La lisibilité du forum de manière à ce qu'un sujet ayant déjà reçu de l'aide soit facilement identifié et qu'un sujet n'en ayant pas encore reçu puisse à son tour en recevoir.

Rappelez-vous une nouvelle fois la règle d'or du forum :
1 sujet créé = 1 problème

Quand l'ampli.op. fonctionne en régime linéaire, le montage se comporte effectivement en amplificateur inverseur. Plus de détails ici :
Cela te conduit donc ici à  Vs=-8Ve ; mais attention, ce résultat n'est valide que pour :
0<Vs<12 (Vs mesurée en volts) , sinon l'ampli op sature...
Avec tout cela, tu devrais pouvoir proposer des réponses aux diverses questions...

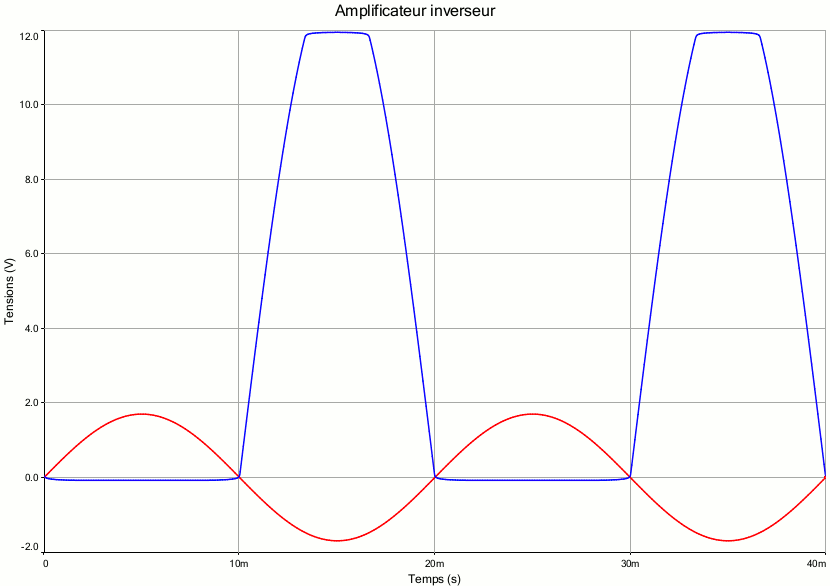

Cela t'aideras peut-être : voici une simulation du montage avec :
en rouge : tension d'entrée sinusoïdale de fréquence 50Hz et d'amplitude 1,7V ;
en bleu : tension de sortie.
Je te laisse réfléchir...

d'accord merci bien
