Bonjour, je m'appelle Jeanne, je suis en BTS et je viens solliciter votre aide.
Voilà, j'essaie depuis 2h de faire un exercice d'électronique et je ne parviens toujours pas à y arriver.

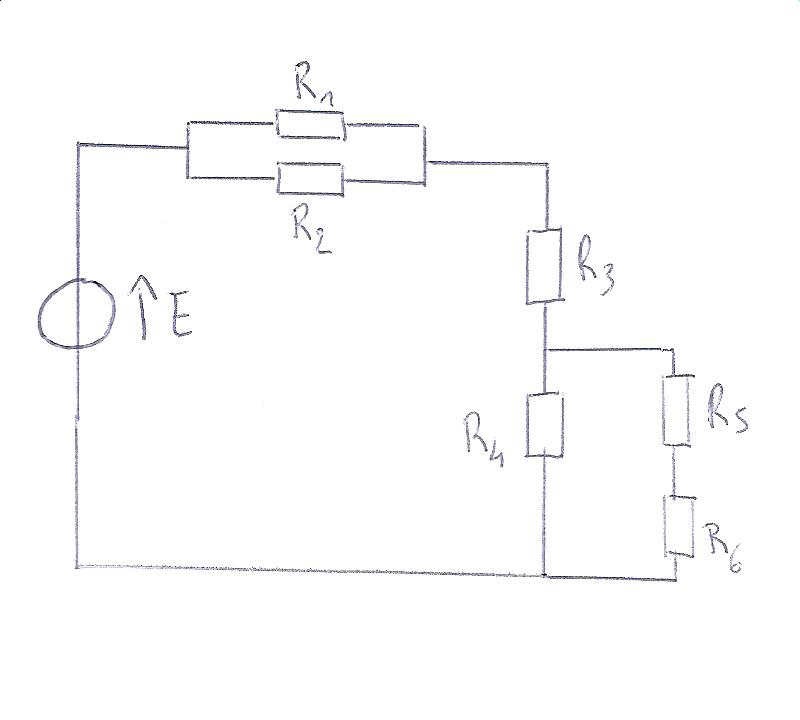

Voici l'énoncé:
Calculez les tensions aux bornes des résistances.
Données:
E= 8V
R1= 6,8kΩ
R2= 3,3kΩ
R3= 1kΩ
R4= 1kΩ
R5= 680Ω
R6= 390Ω
Le courant n'est pas donné...
Par exemple, pour calculer R1 et R2, j'ai calculé Req= 2,2kΩ, après je ne sais pas quoi faire...
Pouvez-vous m'aider svp?
Merci d'avance, J.
Bonsoir,
Tu as bien commencé... Il faut en effet calculer les résistances équivalentes pour avoir en fin de compte un réseau avec 3 résistances en série et là tu pourras calculer le courant et ensuite tu trouveras les tensions aux bornes des résistances...
Est-ce clair?
