Etudes oscilllations
Bonjour je me présente étudiant en classe préparatoire intégré et j'auras besoin d'aide pour un exercice.
1-1Mesurer la période T des oscillations.
1-2. Mesurer les amplitudes A1 et A2 du mouvement de M1 et M2 .
1-3. Que vaut le déphasage entre x1(t) et x2(t) ?

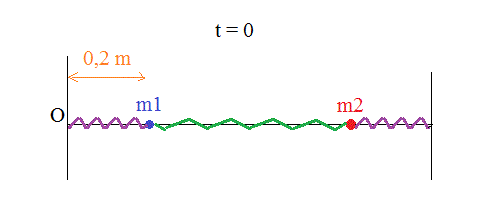

1-4. Faire un dessin du système aux instants :
t=0
t=T/4
t=3T/4
Comment les masselottes oscillent-elles l'une par rapport à l'autre ?
Merci d'avance
1-1 0,6s
1-2 Amplitude de 0,2 m
1-3 Déphasage =0
j'ai bon jusque la?
Bonjour,
1-1 Ok ... Peut être un peu moins, T = 0.58 s ...
1-2 Il faut diviser par deux. (Voir la définition).

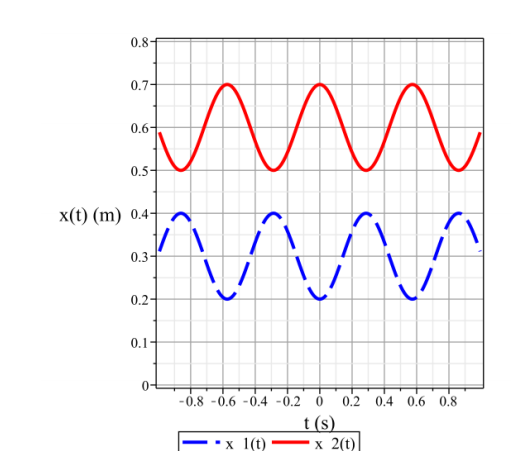

1-3 Non, on voit bien que lorsque la courbe rouge est au maximum la courbe bleue est au minimum.
Le déphasage est de 0.28 s en lisant rapidement. On est en opposition de phases.
Par exemple pour t=0s
on voit bien que lorsque la courbe rouge est au maximum la courbe bleue est au minimum.
Je pense que on veut que tu dessines une masselotte (accroché à un ressort) qui représente l'amplitude A1 et une autre qui représente l'amplitude A2. Donc pour t = 0s la première masselotte est à son élongation maximum tandis que la deuxième est à son élongation minimum, il s'agit d'un mouvement par opposition de phase.
Il faut clairement dessiner pour que ça soit plus clair.
Peut être que la manière la plus simple de répondre est de décaler ces oscillogrammes sur l'origine. Donc le rouge se décale de -0.6 m et le bleu de -0.3 m ainsi les deux oscillogrammes se retrouvent avec une valeur moyenne nulle et tu peux tout de suite vérifier les points d'intersections donc pour t = T/4 = 0.145 s (à peu près).
On verrait que la courbe rouge est à -0.025 m et la bleue 0 m.
Donc non Il y a un décalage de 0.025 m. Vois-tu comment j'ai raisonné ? Si on superpose les oscillogrammes ça devient presque évident. (Sauf erreur d'étourderies de ma part...)
