étude du potentiomètre

Posté par
alexistvl
13-01-21 à 17:37

Bonjour, je suis à la recherche d'une aide extérieur pour m'aide à faire un exercice de physique sur l'étude du potentiomètre

Voici mon exercice ( partie 2 seulement).

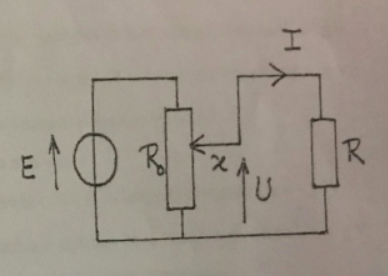

étude du potentiomètre

* mmalou > Image recadrée, sur la figure uniquement ! Si tu veux de l'aide, merci de faire l'effort de recopier ton énoncé sur le forum alexistvl *

Posté par
alexistvl
re : étude du potentiomètre 13-01-21 à 17:42

désolé j'avais pas vu , voici mon énoncé :

- exprimer U en fonction de R, Ro, x et E

Posté par
vanoise
re : étude du potentiomètre 13-01-21 à 18:02

Bonjour
Le potentiomètre est équivalent à deux résistances en série : la résistance Ro.x et la résistance Ro.(1-x) avec x réglable entre 0 et 1. Dessine le schéma équivalent puis : loi des nœuds et des mailles ou théorème de Millman s'il est à ton programme.

Posté par
alexistvl
re : étude du potentiomètre 13-01-21 à 18:10

Merci de ta réponse, le seul problème est que moi et la physique , sa fait 10 , je peine à m'en sortir avec la moyenne.
Avant cet énoncé , j'avais comme question : exprimer U en fonction de x etE , j'en est déduit que u= x*E. Or pour celle ci je suis clairement perdu et je n'arrive pas à réaliser un schéma correct et à exprimer U

Posté par
alexistvl
re : étude du potentiomètre 13-01-21 à 18:12

Si tu à la solution à ma problématique, peux tu me la donner et m'expliquer comment tu arrive à ce résultat ?

Posté par
vanoise
re : étude du potentiomètre 13-01-21 à 18:36

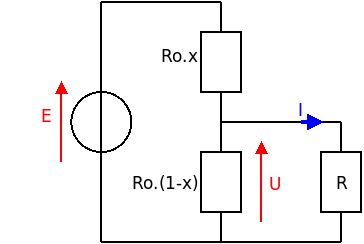

Voici le schéma. Je te laisse chercher. Connais-tu la notion de diviseur de tension ? Tu pourrais commencer par déterminer la résistance équivalente à l'association en parallèle de R et de Ro(1-x)...
