Bonjour,

Je suis en 1ere année de licence et l'électro, ce n'est pas mon fort.
Voici le sujet qui me pose problème :

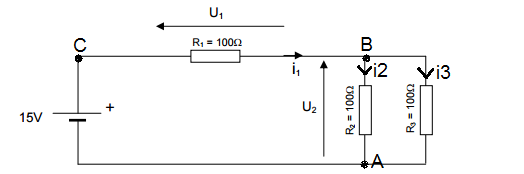

On considère le montage suivant : (je me suis permis de rajouter les courants manquants, les nœuds et le point de connexion)

Et voilà les questions:

1) Donner la valeur de U₂
2) Donner la valeur de U₁
3) Donner la valeur de i₁

Je pense que cet exercice peut être résolu avec la loi d'Ohm, la loi des nœuds ( I entrants = I sortants) et la loi des mailles (V_A-V_B + V_B-V_C + V_C-V_A = 0)

Mes problèmes sont les suivants :

- Je suis habitué à travailler avec la notation V_A-V_B et pas U. Puis-je dire que U₂ = U_AB = V_A-V_B ?

- Pouvez vous me confirmer que lorsque U et I sont de sens opposés, alors U = -RI ?

- Quelle est la valeur de V_C-V_A ( + ou - 15 V) ? Et pourquoi ?

- Comment feriez-vous pour traiter ces questions au cas par cas (c'est visiblement possible d'après l'énoncé) et pas tout d'un seul bloc ?

Merci pour votre aide.
