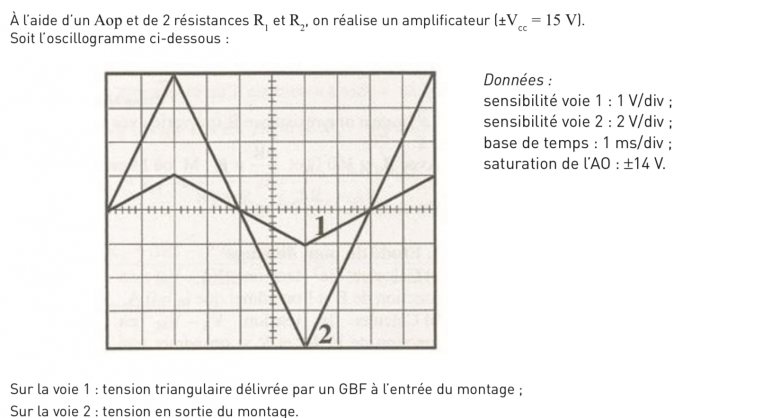

Etude d'un aop sur oscilloscope
Bonjour ,
après avoir mis la photo de l'énoncé je met les questions et les réponses en vu d'une correction .
1. Quelle est la fréquence des signaux ?
f= 125 Hz
2. Quel type d'amplificateur est-ce ? inverseur ou non inverseur ? Justifier
inverseur car la tension d'entrée est plus petite que celle de sortie
3. Donner les amplitudes des tensions d'entrée Vemax et de sortie Vsmax ;
Vemax = 1V
Vsmax = 8V
4. En déduire l'amplification A
A = Vs/Ve = 8
5. Si on double l'amplitude de la tension d'entrée, que se passe-t-il en sortie ? Justifier.
si on double l'entré la sortie est aussi en théorie doublé cependant le générateur sature à 14V. Donc la sortie maximum sera de 14V au lieu de 16V .
Merci
Bonjour,
1: Oui
2: Non: avec un inverseur, les signes des signaux d'entrée et de sortie sont opposés.
3: Oui
4: Oui
5: Oui. Il faut préciser que le signal sera écrêté. Il y aura des plats au lieu des pointes.
Merci
2: Non: avec un inverseur, les signes des signaux d'entrée et de sortie sont opposés.
Comment appel t on ce genre d'amplificateur alors ?
5: Oui. Il faut préciser que le signal sera écrêté. Il y aura des plats au lieu des pointes.
ok merci et comment je peux le déduire à partir de mes informations ?
2: "Amplificateur" ou "amplificateur non inverseur". En fait, on ne précise "inverseur" ou "non inverseur" que si ça a un intérêt.
5: A partir de la tension de saturation que tu avais évoquée dans ta réponse initiale.
