Niveau licence

Étude circuit CR

Posté par
luwna30 28-01-20 à 00:12

Bonjour,

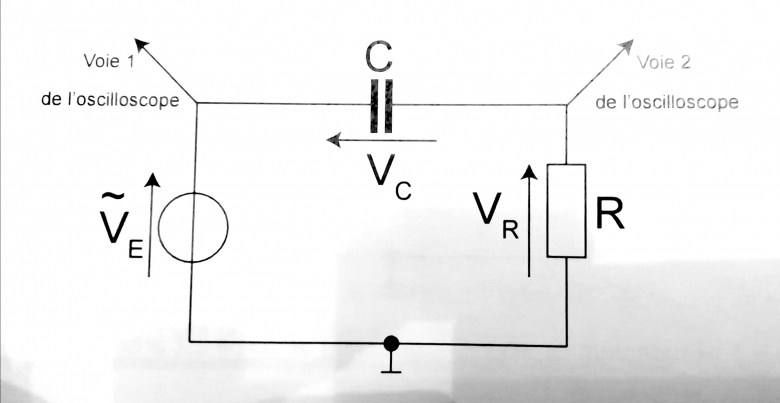

Selon le schéma ci-joint, si on a une résistance R = 5,6 k? et C = 22nF, quelle serait la fréquence convenable pour que le circuit fonctionne en dérivateur?

Merci beaucoup

Étude circuit CR

malou edit >** image supprimée **doublon**

Posté par re : Étude circuit CR 28-01-20 à 03:40

Bonjour,

Vous calculez la fonction de transfert exacte et vous cherchez à quelle condition on peut assimiler à un dérivateur.

Où est le problème ?

Posté par re : Étude circuit CR 28-01-20 à 15:57

Quelle est la fonction de transfert ? J'en ai jamais entendu parler

Posté par re : Étude circuit CR 28-01-20 à 17:42

Bonjour,

OK on va faire en temporel, vous voulez, je suppose que $V_R\propto \frac{dV_e}{dt}$ . Or $V_R=Ri$ et i est la dérivée d'une tension, à quelle condition peut-on assimiler cette tension et $V_e$ ?
