Bonjour à tous,

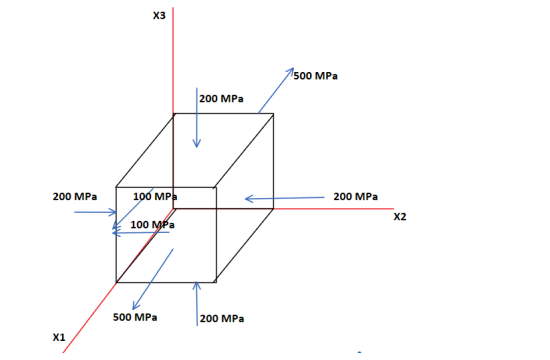

J'ai un petit doute sur les valeurs de mon tenseurs des contraintes (voir photo)
Pour moi T=
mais je ne suis pas certain, j'ai un doute s'il faut multiplier les termes par deux vu qu'il y a les flèches dans les deux sens.
J'hésite avec T=
et
T=
Le probleme ce que toute la suite de l'exercice découle de ça. Si quelqu'un pourrait me confirmer ou me corriger. Merci beaucoup et bonne soirée
Bonjour,
Perso instinctivement j'aurais envie d'additionner, donc avoir
Car si on te tire par le bras avec 500N d'un côté , c'est moins douloureux que si en même temps une autre personne te tire l'autre bras avec 500N. Idem pour une compression. Par contre je ne vois pas de raison de multiplier les forces de cisaillement dans cette situation.
Bonjour, OK je vois merci, quelqu'un d'autre pourrait confirmer svp. Parceque ça change tout le reste des calculs
Je ne trouve pas d'exo de ce type sur le net.
Merciii
Bonjour,
Le problème est que le dessin de départ n'est pas clair : par la troisième de Newton, les efforts sur deux faces opposées sont opposés. Et une ligne du tenseur donne l'effort sur UNE face, il n'y a donc aucune addition à faire.

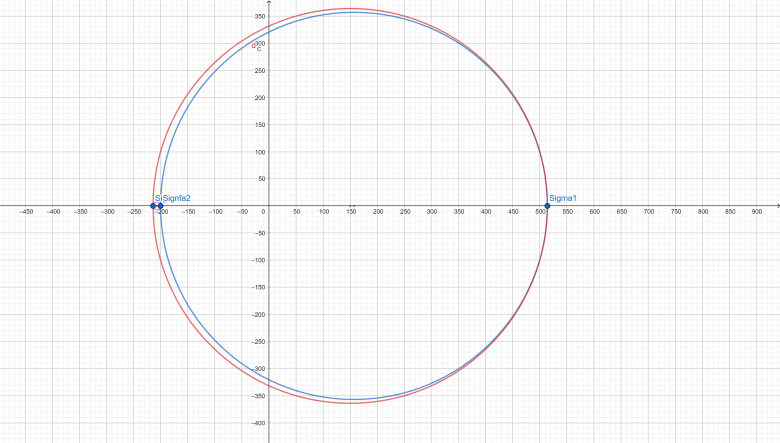

Merci beaucoup pour votre implication, je vous crois, je voulais juste être sûr car je dois tracer les tri-cercle de mohr et en partant du principe qu'il ne faut rien additionné j'obtiens une figure pas très belle. Deux des trois valeurs des contraintes principales sont très proches donc ça m'étonne que le prof nous ai donné ça sachant que après je dois retrouvé des valeurs pour une rotation de 30° autour de X1 graphiquement
Oui, je trouve comme composantes 514, -214, -200 MPa.
Ceci étant, le problème vient du fait que vos composantes de pression sur y et z sont identiques, qu'elles doublent ne changera rien au problème.
