Equivalence des modèles de Thévenin et de Norton
Posté par
Skops  30-06-07 à 22:03
Bonjour,

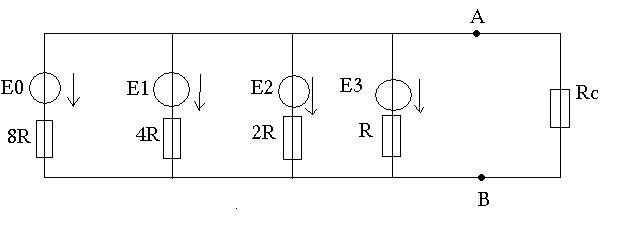

Image >> Circuit initial

Pour le modèle de Thévenin (E,r), on a (E0,8R)(E1,4R)(E2,2R)(E3,R)

Pour le modèle de Norton (I0,g), on a

On me dit que comme tous les générateurs sont en parallèles, on détermine leur modèle de Norton.

J'ai donc le modèle de Norton en image (pas cette image du site )

Pour obtenir le modèle de Norton équivalent au circuit, on additionne les I0 (pourquoi ?) et les g (je comprends puisque c'est la résistance équivalente et g=1/r)

Par contre je comprends pas le modèle de Thévenin

On me dit que

et

Je pense comprendre pour la résistance équivalente puisque c'est l'association de résistance en série.

Mais pour le E, je ne comprends pas

Merci

Skops

 Posté par
Cauchyre : Equivalence des modèles de Thévenin et de Norton  30-06-07 à 22:14
Salut Skops,

Thévenin/Norton tu veux que je fasse des cauchemars
 Posté par
Skopsre : Equivalence des modèles de Thévenin et de Norton  30-06-07 à 22:27
:D

Skops
 Posté par
Cauchyre : Equivalence des modèles de Thévenin et de Norton  30-06-07 à 22:28
 J'ai du avoir deux cours la dessus en 1ère année j'ai rien capté
 Posté par
Skopsre : Equivalence des modèles de Thévenin et de Norton  30-06-07 à 22:29
Bon ^^

Skops
 Posté par
Cauchyre : Equivalence des modèles de Thévenin et de Norton  30-06-07 à 22:32
Désolé d'avoir rendu ton topic vert je m'excuse

 Attendons les physiciens
 Posté par
Skopsre : Equivalence des modèles de Thévenin et de Norton  30-06-07 à 22:34

Skops
 Posté par
Skopsre : Equivalence des modèles de Thévenin et de Norton  01-07-07 à 14:56
up

Skops
 Posté par
1 Schumi 1re : Equivalence des modèles de Thévenin et de Norton  18-07-07 à 12:32
 pour Skops, parce que je vais pas tarder à être dans la même galère.

  Posté par
hatimyre : Equivalence des modèles de Thévenin et de Norton  18-07-07 à 15:46
re skips,

j'ai pas la patience de faire des dessins !!

mais tu sais que tu passes au modèle de thévenin dans chaque générateur, E0 E1 ... et ensuite tu sommes les générateurs de courant, qu'on pourrait assimiler à des pompes à eau ! Puis tu rajoutes les résistances par la formule : 1/Req = 1/R1 + ... après tu retrouves en repassant à nouveau au modèle de norton la tension Et que tu cherches !

Compris ?
