Equivalence de Norton
Bonjour je dois faire un exercice sur Northon que je n'arrive pas à faire.

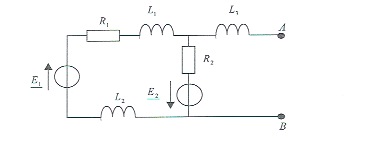

Représenter le générateur équivalent de Norton (Icc,Z0) entre les points A et B et déterminer les expressions littérales de Icc et Z0.
J'ai trouvé Z0= (Z+ZL1)//R2+ZL3)
Avec Z= R1+ZL2
Par contre je ne sais pas comment procéder pour trouver Icc ni comment faire les schéma demandés pour trouver Icc.
J'aimerai bien de l'aide, qu'on m'explique comment procéder.
Merci beaucoup .
Bonsoir,
Le schéma équivalent est donc un générateur de courant en parallèle sur un impédance.
Pour trouver Icc, il suffit de calculer le courant de court-circuit dans la branche AB court-circuit entre A et B).
Pour l'impédance en parallèle Z0, il suffit de calculer l'impédance entre A et B après avoir éteint tous les générateurs.

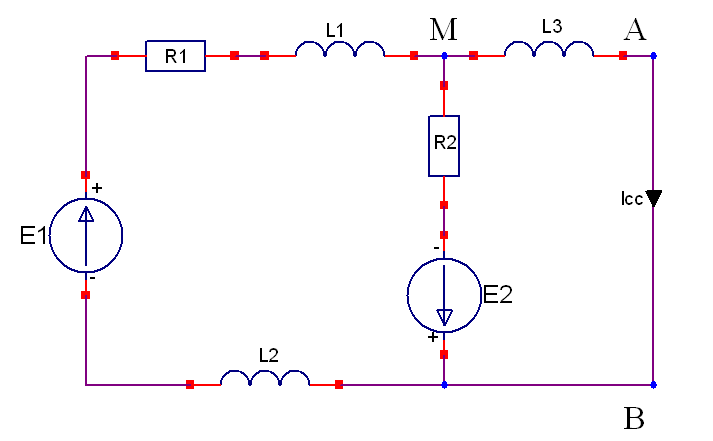

L'image n'étant pas très lisible, j'ai un doute pour l'emplacement des bobines L1, L2, L3 ... Est-ce comme sur le schéma joint ?

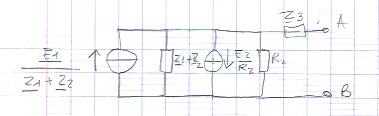

A part ça, il suffit de calculer le courant Icc avec le théorème de Millman par exemple... On peut tout aussi bien utiliser la loi des mailles, le théorème de superposition, le théorème de Thévenin ou autre...
