équation logique

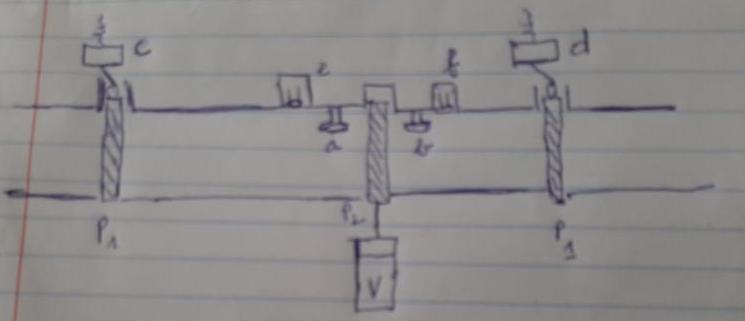

dans ce couloir a 3 portes on demande l'étude de l'ouverture de la porte p2 commandée par V ( v=1 vérin sorti quand la porte est fermé. l'ouverture de cette porte doit être possible par a ou par b suivant qu'une personne arrive par la gauche ou par la droite , mais cette ouverture ne doit être possible que si les 2 portes voisins sont correctement fermées (détection d'une porte fermé par l'enclenchement d'un capteur de fin de course correspondant) .
de plus 2 commandes e et f , sous vitre , permettent une ouverture d'urgence c'est à dire que la porte p2 doit s'ouvrir quelque soient la position des portes voisines.
on demande;
1- l'équation logique de l'ouverture de la portep2
2-le montage avec les élements logiques
3- le circuit de commande pneumatique du vérin
voir schéma
la FAQ du forum
moteur de recherche
page de choix du forum
fiches du sitebonjour effectivement sur cette exercice il est question décrire dans une première temps l'équation logique de l'ouverture de la porte p2
voila ma petite réflexion .
p2=p1bar*cbar*abar+p1bar*dbar*bbar
p1ouverture de p1
p1bar fermeture de p1
c :capteur non enclenché
cbar capteur enclanché
a: bouton non enclanché
abar: bouton enclanché
idem pour dbar et bbar
