Niveau master

Équation d'une poutre en flexion

Posté par
aurora75 16-12-19 à 06:35

Bonjour,

Dans mon cours de vibrations des systèmes continus, je n'arrive pas à comprendre la mise en équation du mouvement d'une poutre en flexion.

Considérons une poutre droite de section constante $S=\ell \times e$ , avec $\ell$ la largeur et $e$ la hauteur, de longueur $L \gg e,\ell$ , de moment quadratique de section $I_\perp = \dfrac{\ell e^{3}}{12}$ , isotrope, ie. $\rho, E$ et $\nu$ non dissipatifs (densité, module d'Young, coefficient principal de Poisson).

On a une distribution de forces transverses $f(x,t)$ . On se place en petites perturbations et on ne prend pas en compte l'attraction gravitationnelle.
Ce qu'on cherche à étudier est le déplacement transverse local $v(x,t)$ .

On se place dans le cadre de l'hypothèse d'Euler-Bernoulli : l'inertie de rotation des sections est négligée, et par conséquent, les sections droites restent perpendiculaires à la ligne neutre.

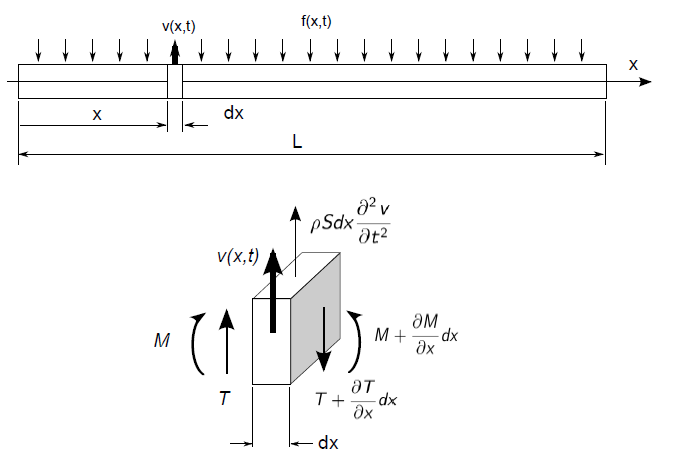

On veut écrire l'équilibre dynamique d'une section d'épaisseur $\mathrm{d}x$ . Par rapport au schéma joint (cf. bas du corps de texte), dans mon cours, on définit :

* Masse : $\rho S \mathrm{d}x$ ;
* Déplacement : $v(x,t)$ ;
* Accélération : $\dfrac{\partial^{2} v}{\partial t^{2}}$ ;
* Effort tranchant à gauche : $T$ ;
* Effort tranchant à droite : $-(T+\dfrac{\partial T}{\partial x}\mathrm{d}x)$ ;
* Moment fléchissant à gauche : $-M$ ;
* Moment fléchissant à droite : $M+\dfrac{\partial M}{\partial x}\mathrm{d}x$ ;
* Force extérieure : $f(x,t)$ ;
* Rotation des sections : $\theta(x)=\dfrac{\partial v}{\partial x}$ .

On effectue un bilan des résultantes : $\rho S \mathrm{d}x \dfrac{\partial^{2}v}{\partial t^{2}}=T-T-\dfrac{\partial T}{\partial x}\mathrm{d}x+f(x,t)\mathrm{d}x$ .

De même, on effectue un bilan des moments : $0=-M+M+\dfrac{\partial M}{\partial x}\mathrm{d}x-T\mathrm{d}x$ $(\star\star\star)$ .

En utilisant des résultats de théorie des poutres, on a que : $M=EI\dfrac{\partial \theta}{\partial x}=EI\dfrac{\partial^{2}v}{\partial x^{2}}$ , et on trouve donc que $T=\dfrac{\partial}{\partial x}(EI\dfrac{\partial^{2}v}{\partial x^{2}})$ .
$EI$ étant constants : $\rho S \dfrac{\partial^{2}v}{\partial t^{2}}+EI\dfrac{\partial^{4}x}{\partial x^{4}}=f(x,t)$ .

Mes questions sont les suivantes :

* Pour déterminer le signe des efforts tranchants ainsi que des moments fléchissants, comment raisonne-t-on ?
* Pourquoi, dans le bilan des moments $(\star\star\star)$ , on a un effort tranchant $T$ qui apparaît dedans ?! (C'est quel effort tranchant qui participe ?)
* Pourquoi, dans cette même équation $(\star\star\star)$ , le membre de gauche est nul ?

Merci pour vos éclaircissements, et bon début de semaine !
[Et bon courage pour ceux qui doivent se déplacer].

$Équation d\'une poutre en flexion$

Posté par re : Équation d'une poutre en flexion 16-12-19 à 07:57

Bonjour,

"Pourquoi, (\star\star\star), le membre de gauche est nul ? "

Vous dites : "l'inertie de rotation des sections est négligée"

"Pourquoi, dans (\star\star\star), on a un effort tranchant T qui apparaît dedans ?! (C'est quel effort tranchant qui participe ?) "
Les deux : on a un couple (T,-T) avec un bras de levier dx (voir dessin)

"Pour déterminer le signe des efforts tranchants ainsi que des moments fléchissants, comment raisonne-t-on ? "
C'est une convention qui ne change rien au résultat, il faut savoir comment vous définissez T : action de la partie droite sur la gauche ou l'inverse. Ce n'est pas un problème de signe à proprement parler : tous les calculs sont algébriques.
