Eq Thevenin Norton
Bonjour,

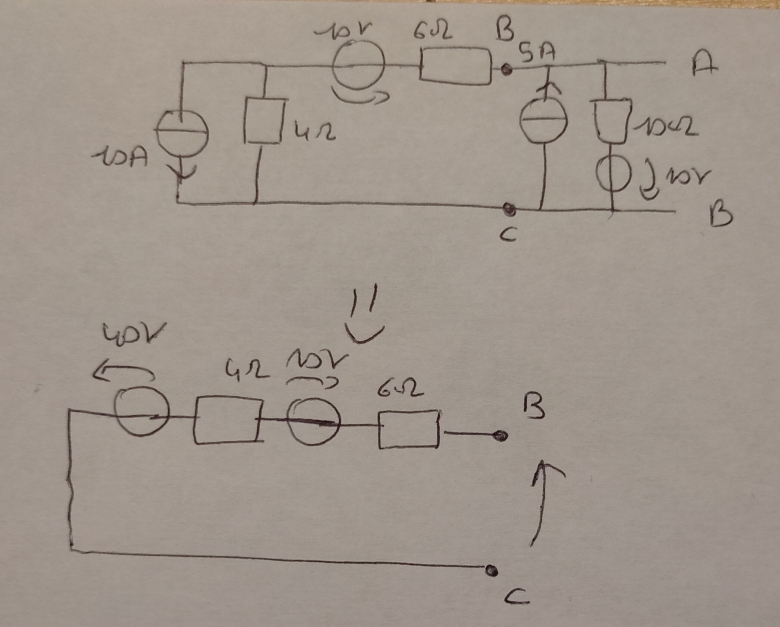

J'ai de nouveau un peu de mal pour trouver la source de tension équivalente au circuit suivant :
Je réalise tout d'abord un Thevenin sur BC (ajouté par moi même) avec des générateur de tension (Eth = -30V car pas de courant?), puis je le passe en Norton pour pouvoir le "sommer" avec la suite du circuit.
J'ai un résultat, mais je n'ai pas la bonne réponse qui est Rth = 5 ohm et Eth = -25v, je pense que j'ai du oublié quelques choses ...
Merci

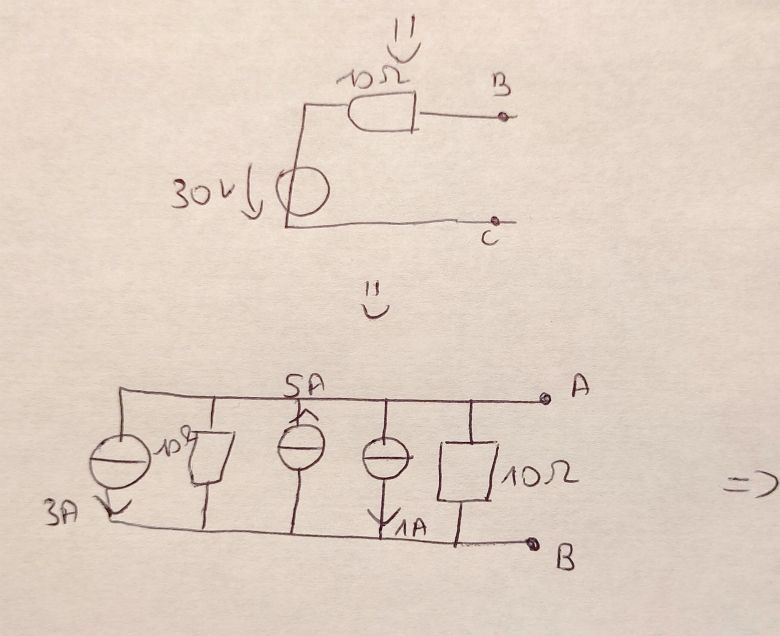

Vue des bornes A et B, il faut aussi convertir en Thévenin le générateur de Norton de droite sur le schéma.

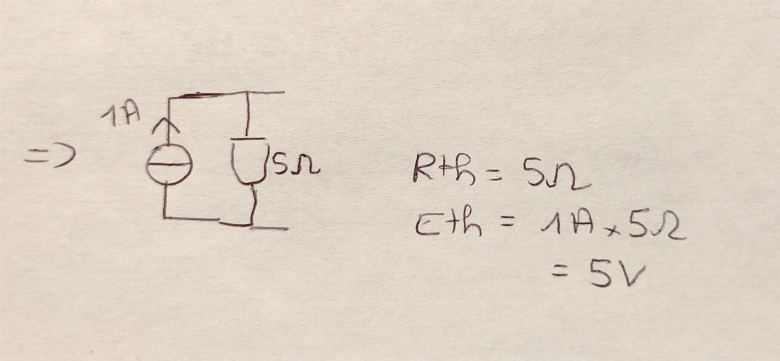

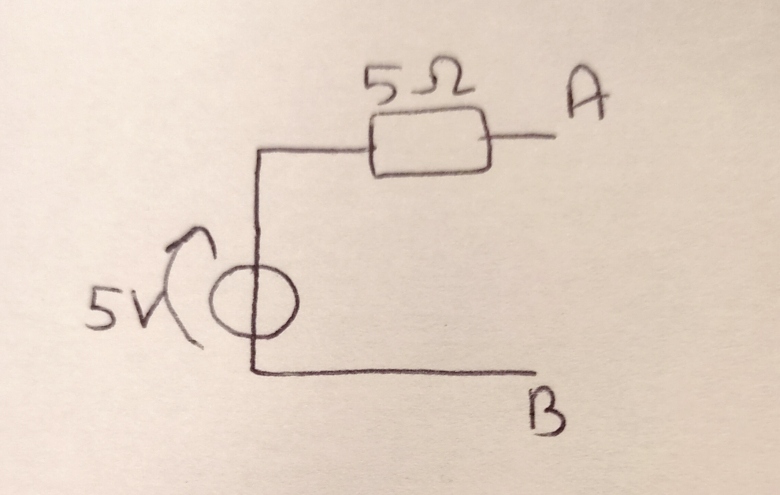

D'accord avec ton dernier message. Vu des bornes A et B, le circuit est bien équivalent à un générateur de Thévenin de fém Eth=5V et de résistance Rth=5
. Résultat confirmé par le logiciel de simulation Pspice...
Oui c'est vrai, il existe pspice, j'ai déjà essayé de l'installer mais je n'ai pas compris comment faire...
Il existe une version gratuite et cependant performante de Pspice : LTspice . Son interface est un peu vieillotte mais le logiciel est facile à prendre en main. Voici un site où tu peux le télécharger et un autre site en français où tu trouveras un manuel d'utilisation et des exemples.
