encore Théorème de Thévenin
bonjour
le théoreme de Thevenin me pose vraiment probleme
je cherche donc de l'aide
merci d'avance
Exercice :

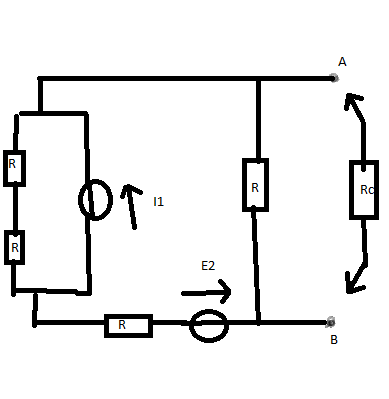

On considère le circuit schématisé ci-dessous . Les quatres résistances notées R ont la même valeur .
1) Transformer en représentation de Thévenin le générateur de courant situé entre les points C et A , donner ses caractéristiques ( E1;R1)
en fonction de R et de I1 .
2) Définir le générateur de Thévenin équivalent au montage vu des points A et B ( sans la résistance de charge Rc ) .
Exprimer ses caractéristiques ( E ThRTh ) en fonction de E1 , E2 et R .
3) Déterminer l'expression de l'intensité du courant I passant dans la résistance de charge Rc lorsqu'elle est branchée entre A et B .
I sera exorimée en fonction de E1 , E2 , R et Rc.
4) A.N : Calculer les valeurs de I lorsque I1= 1 A , R= 12
, E2= 4 V et Rc= 1 .
Bonsoir,
La question 1) est normalement une question de cours (je crois ??).

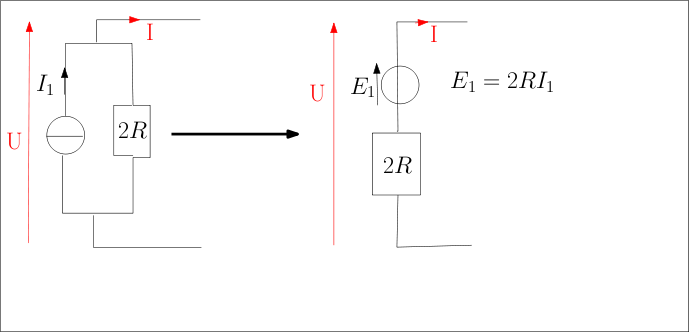

On a l'équivalence suivante entre un générateur de tension et un générateur de courant (voir schéma).
Tu peux donc refaire ton schéma avec E1, E2, ... et chercher la question 2).
Bon courage,
ok merci pour la une javais penser au schema c'est la relation qui me freinait un peu ...
mais la question 2 je la comprend pas ... qu'entende -t- il par definir ?
Bonjour,

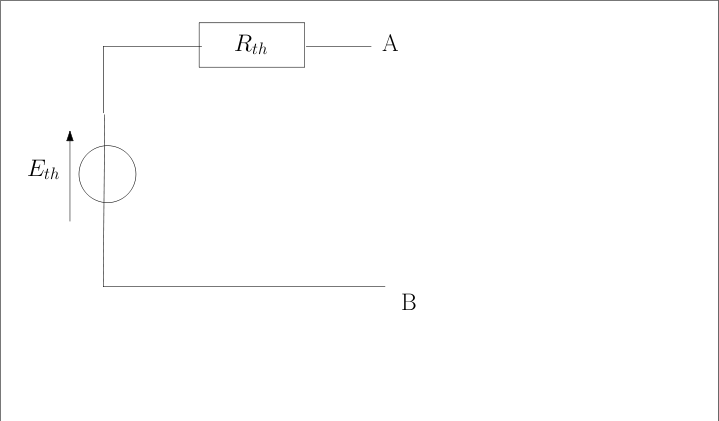

Tu sais que le circuit que tu dois étudier peut se mettre sous la forme suivante (voir dessin ci dessous).
"Définir" signifie trouver les valeur de Eth et Rth (en fonction de E1, E2 et R ici) pour que les 2 montages soient équivalent.
Commence par regarder dans ton cours la définition de Eth et Rth. Les calculs viennent ensuite "tout seul" (pas toujours mais là si !!).
Propose quelque chose, et je t'aiderai un peu plus si vraiment tu sèches, mais là je n'ai pas trop le temps...
Bonne journée,
donc d'apres mon cours , Eth serait = la somme de 2 E1 et E2 et apres je remplace par les expressions précedentes et je cherche E2 ?
pardon , donc Eth donnerai quelquechose du genre ( E1x2R+E2xR ) / 2R + R ????
je suis un peu perdu
et Rth donnerai 2RxR / 2R + R ????
Par définition, Eth est la tension entre les points A et B lorsqu'on déconnecte la charge (résistance Rc dans ton exemple), et Rth est la résistance équivalente entre les points A et B quand on éteind les sources indépendantes (concrètement : on remplace les sources de tension par un fil et les sources de courant par un circuit ouvert).

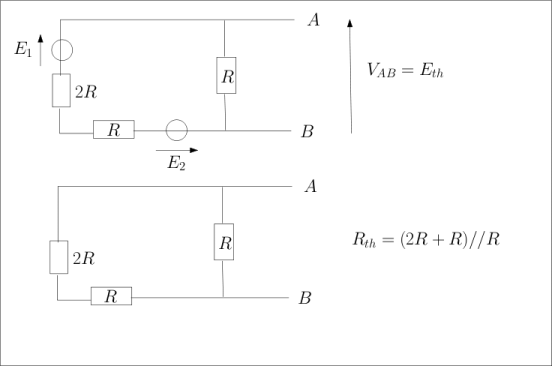

Il faut donc trouver VAB (voir dessin 1), et RAB
Sauf erreur, on obtient :
et
, soit
Est ce que ça te paraît plus clair maintenant ?
Je te laisse chercher les autres questions.
Bon courage
