Bonjour,

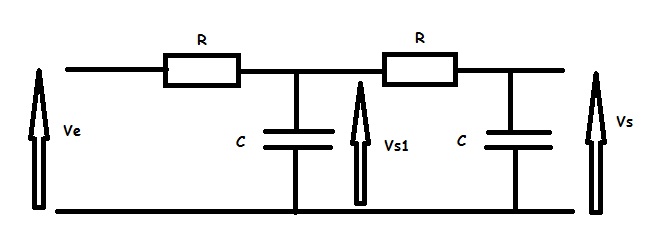

Je me pose une question concernant ce que j'ai le droit de mettre pour ce schéma :
Est-ce que je peux, afin de déterminer la fonction de transfert,
Faire un (donc considérer le R et le C de droite en série).
Puis (donc considérer le C de gauche, en dérivation par rapport à Zeq1) ??
Merci d'avance pour votre aide !
Edit Coll : image placée sur le serveur de l' Merci d'en faire autant la prochaine fois !
Attention, que c'est loin d'être fini comme tu le proposes.
En continuant un peu, par simple diviseur de tension, tu trouveras Vs1/Ve.
Mais il faudra continuer avec un second diviseur de tension pour avoir Vs/Vs1
Et enfin trouver Vs/Ve par Vs/Vs1 * Vs1/Ve
-----
Alternative:
Avec p = jw en sinusoïdal :

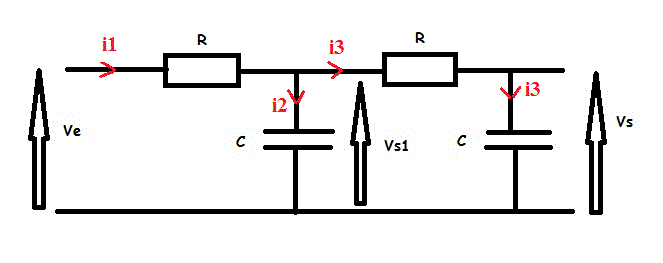

i1 = (Ve - Vs1)/R
i2 = pC.V1
i3 = (Vs1 - Vs)/R
i3 = pC.Vs
i1 = i2 + i3
(Ve - Vs1)/R = pC.Vs1 + (Vs1 - Vs)/R
(Vs1 - Vs)/R = pC.Vs
Vs1 = pRC.Vs + Vs
Vs1 = Vs.(1 + pRC) (1)
(Ve - Vs1)= pRC.Vs1 + (Vs1 - Vs)
Ve + Vs = (2+pRC).Vs1
Vs1 = (Ve + Vs)/(2+pRC) (2)
(1) et (2) -->
Vs.(1 + pRC) = (Ve + Vs)/(2+pRC)
Vs.(1 + pRC).(2+pRC) - Vs = Ve
Vs(2+pRC + 2 pRC+ p²R²C²-1) = Ve
Vs(1 + 3pRC + p²R²C²) = Ve
Vs/Ve = 1/(1 + 3pRC + p²R²C²)
-----
Sauf distraction.
