Bonsoir
j'ai un contrôle demain et je m'entraine sur cette exercice qui est déjà tombé comme contrôle pour d'autres et j'ai tro de difficultés SVP aider moi si vous êtes disponible.

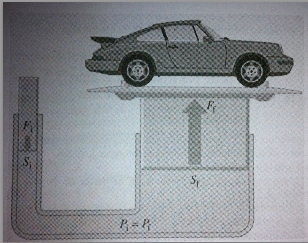

voici un schéma
Un dispositif simple est en tube en U composé de deux enceintes
cylindriques communicant entre elles et contenant un liquide incompressible. Le cylindre de grande section, de 1m de diamètre, est fermé par un piston. Le cylindre de petite section, de 6 cm de diamètre, est fermé par un injecteur capable d'injecter du liquide à une pression constante Pi uniforme sur la section du petit cube. (Pi=2 atm)
1. Donner l'intensité de la force Fi exercée sur le liquide injecté sur le liquide déjà présent dans le petit cylindre.
2. En déduire la force Ff qui s'exerce sur le grand piston.
3. Le grand piston s'est élevé d'une hauteur yf = 10 cm. Déterminer le volume qui a été injecté dans le petit cylindre.
4. En supposant les pertes d'énergies dues aux frottements et à l'injecteur négligeables, calculer le travail echangé au niveau du grand piston et celui échangé au niveau de l'injecteur.
1. J'ai fait F = 0
Fi + Pi = 0
projeton sur z
-Fi+pi =0
Fi = Pi
Pi est une pression donc Fx/s = Fx/6*10^-2 = 2atm = 202650 donc Fx = Fi = 202650*(6*10^-2) = 12,59 J Est ce que c'est juste ?
Je sais pas traiter la suite
je sais calculer la pression pour le 3 peut etre je pourrai en deduire le volume
merci en avance !
Edit Coll : image placée sur le serveur de l' Merci d'en faire autant la prochaine fois !
Je rectifie pour le 1
1. J'ai fait F = 0
Fi + Pi*s = 0
projeton sur z
-Fi+pi*s =0
Fi = Pi*S
Pi est une pression donc Fx/s = Fx/6*10^-2 = 2atm = 202650 donc Fx = Fi = 202650*(6*10^-2) = 12,59 J Est ce que c'est juste ?
Salut,
C'est peut-être trop tard mas c'est faux
Une force n'est pas en joule mais en Newton
A ta place j'écrirais de suite Fi = Pi*S, les 4 lignes avant me semble êter n'importe quoi.
Tu écris Pi=Fx/s ok mais
Pi=Fx/6*10^-2 pas ok car S6*10^-2
S est le disque de diamètre 6*10^-2 m
Fi = Pi*S
= 2.10^5 **(6*10^-2)²/4
2) Ff=Pi*Sf
3) V inj = Sf*yf
