Electronique / Générateur
Bonjour, j'ai l'exercice suivant :

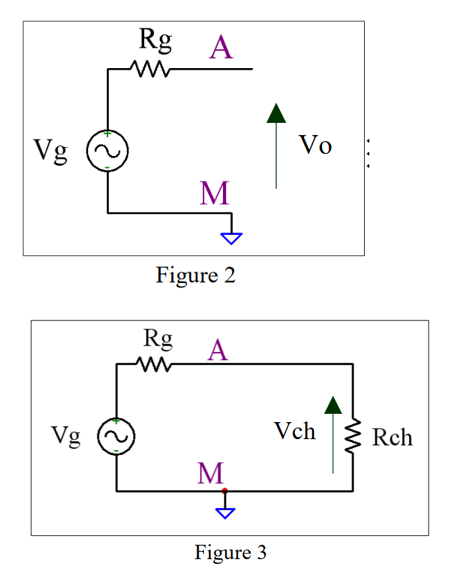

Soit un générateur de signaux sinusoïdaux qui sera utilisé en travaux pratiques. On appelle Vo sa tension lorsque ce générateur est à vide (c'est-à-dire non branché sur un montage: (figure 2)
1)Préciser l'expression de cette tension à vide: VAM=Vo.
Pour cette question j'ai mis que l'expression de Vo est : Vo = Rg * I
Le générateur est à présent utilisé pour débiter sur une charge appelée Rch (voir Figure 3).
2)Donner (en la démontrant à l'aide des lois des nœuds et mailles) l'expression de Vch.
Pour cette question pas de problème je retrouve bien :
Le signal Vg est un sinus (ou bien un triangle ....) d'amplitude crête de 1V et de fréquence de 1kHz.
3)Dessiner le signal Vg(t) sur 2 périodes.
Pas de problème pour cela.
4) Dessiner Vch(t)si Rg=Rch=50Ω. Calculer la puissance fournie à Rch.
Ici je ne vois pas comment il faut représenter Vch(t) ... Pour la puissance fournie c'est bien : R* I^2 ?
avec Req =
et
donc P = 39 mW ?
5)Même question si Rg=50Ω et Rch=10kΩ. Calculer la puissance fournie à Rch
et ici même calcul
J'ai répondu à toutes les questions mais ayant beaucoup de doutes, je voulais savoir si mon raisonnement était bon. Merci
Bonsoir
Pour la première question, je pense qu'il faut rappeler l'expression générale d'une tension sinusoïdale. Tout le reste utilise la notion de diviseur de tension.
Pour la puissance : la puissance instantanée est le produit de la tension instantanée par l'intensité instantanée. Il faut ensuite exprimer la valeur moyenne me si cela n'est pas précisé.
Plus de précision sur 4 : la puissance moyenne en régime sinusoïdal reçue par Rch peut s'écrire :
Pch=Rch.I2 où I est la valeur efficace de l'intensité. Le circuit n'étant composé que du générateur et de résistances :
où Veg désigne la valeur efficace de la tension à vide, pas la tension maximale.
D'accord merci, et on est d'accord que Veg = ?
Pour la 4 je trouve donc 2,5 mW, et pour la 5, je trouve 0,25µW.
Je reviens juste sur la question 4), qu'attendent-ils lorsqu'ils disent "dessiner Vch(t)" ?
Pour la 4 je trouve donc 2,5 mW, et pour la 5, je trouve 0,25µW.
D'accord pour Rch=50
, pas d'accord pour Rch=104

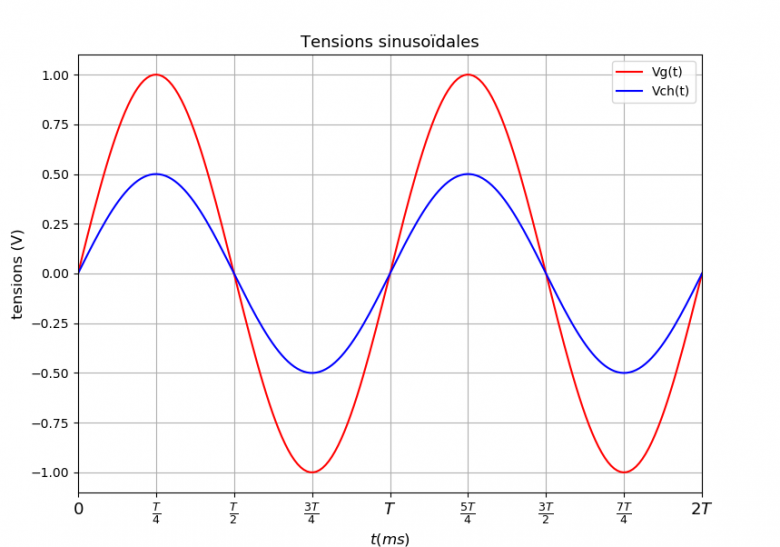

Sinon : la représentation graphique de vg(t) est une sinusoïde d'amplitude 1V et de période 1ms puisque f= 1kHz.
Pour Rch=Rg :
vch(t)=vg(t)/2 : cela conduit à une sinusoïde en phase avec la précédente mais d'amplitude égale à 0,5V.
Oui je me suis trompé, 50,1 µW plutôt.
Merci beaucoup pour le temps donné à me répondre, bonne soirée à vous.
