Bonsoir,

Alors voilà, de façon générale, je ne comprends pas comment fonctionnent, et à quoi servent les schémas blocs en électronique.

Je vous fais un exemple concret.

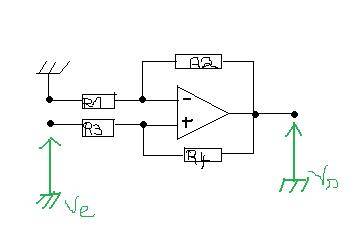

Voici un schéma électrique avec AO idéal (voir image ci-jointe)
Après quelques calculs, on obtient que:

$\displaystyle V_s = (1 + \frac{R2}{R1}) V^+$

et

$\displaystyle V^+ = (1+ \frac{R4}{R3})V_e + (1+ \frac{R3}{R4})V_s$

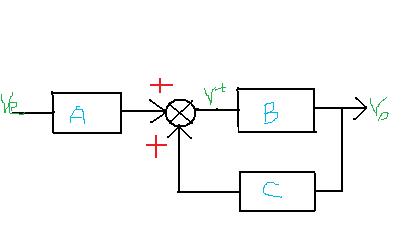

Et en notant $\displaystyle A = 1+ \frac{R4}{R3}$ , $\displaystyle B = 1 + \frac{R2}{R1}$ et $\displaystyle C = 1+ \frac{R3}{R4}$ , il semblerait qu'on obtienne le schéma-bloc sur l'image jointe.

Plusieurs questions:

1) A quoi cela sert-il?
2) Que représentent les signes (+) en rouge, et comment les choisit-on? Dans quels cas aurait-on eu des (-)?
3) Pourquoi A, B et C sont-ils placés là où ils le sont?
4) Comment peut-on "lire", "traduire" ce schéma-bloc?

Merci d'avance!
