Ah je vois,merci pour votre précision; voici le sujet
Le sujet:

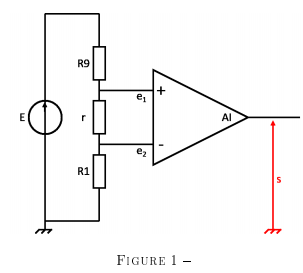

On souhaite amplifier une tension différentielle continue (e1 − e2) aux bornes de la résistance r du
montage de la figure données.
On dispose d'un d'un amplificateur d'instrument simple avec un gain différentiel de 0dB et un taux de réjection commun de 70db.
Les données : r=1ohm R9=900ohm R1= 100ohm et E= 2V

Les questions :
1. Rappeler les propriétés principales d'un AI idéal.
2. Rappeler les expressions des tensions différentielle et de mode commun en fonction de e1 et
e2.
3. Exprimer, puis calculer l'expression des tensions différentielle et de mode commun en fonction
de E, R1, R9 et r.
4. A la question 3, peut-être avez-vous eu besoin de faire l'hypothèse que les courants sur les
entrées de l'AI étaient nuls. Est-ce justifié ? Sinon, que peut-on faire pour améliorer le montage
de ce point de vue ?
5. Rappeler l'expression du taux de réjection de mode commun en fonction des amplifications
différentielle et de mode commun.
6. Exprimer, puis calculer la tension en sortie de l'amplificateur différentiel en fonction de l'amplification différentielle, du taux de réjection de mode commun et des tensions.
7. Quelle est alors l'erreur commise sur la mesure de la tension différentielle ?
8. On permute les deux résistances R1 et R9. Reprendre les questions 3 et 6 pour en déduire la
nouvelle erreur de mesure. Commenter

J'ai répondu à bon nombre de question mais je pense que mon raisonnement initial est faux.

Bonsoir
Pas tout à fait d'accord avec tes expressions de e1 et de e2. Tu as bien compris la notion de diviseur de tension  ?
Pour en dire plus, il faudrait l'énoncé complet.

Bonsoir,
J'ai posté l'énoncé complet,j'ai bien compris la notion de diviseur de tension mais j'avoue que dans cette configuration je suis un peu perdu entre faire un  pont diviseur et/ou  un millmann

Ok pour l'énoncé.  Nos messages se sont croisés.  D'accord avec ton expression de e2  mais e1 est la tension entre l'entrée inverseuse et la masse du montage.

Ah,Je ne l'avais pas vue comme ça donc e1=E ?

Non. Vis à vis de l'entrée 1, le diviseur de tension est formé de (r+R1) d'une part, de R9  d'autre part.

Ok, donc e1 = E*(r+R1)/r+R1+R9 ?

Et pour les courant on pose un montage suiveur afin d'avoir i+ = i- =0 ?

Tu as oublié les parenthèses au dénominateur mais je pense que tu as compris.
Le fonctionnement du diviseur de tension suppose effectivement des intensités de courant d'entrée dans l'AI nulles.
Ajouter des suiveurs en entrée améliorerait effectivement la situation de ce point de vue mais aurait aussi des inconvénients : les ampli op des suiveurs ne sont jamais parfaitement compensés ce qui introduit à leur sortie une tension continue de décalage qui peut nuire à la précision de la mesure de la tension (e1 - e2).
On trouve dans le commerce des AI dont les deux entrées sont l'entrée E+ d'un premier ampli op et l'entrée E- d'un deuxième ampli op. Dans ce cas, les courants d'entrées i+ et i- sont déjà tout à fait négligeables...
