Electronique en régime sinusoidal
Bonjour,

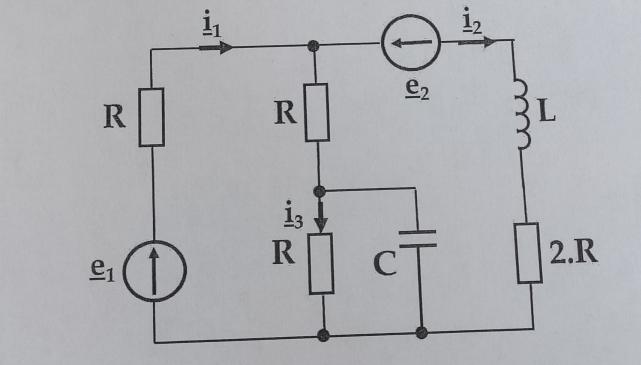

étant actuellement étudiant en prepa, j'ai un projet(un exercice) que je dois rendre bientôt. Le problème étant que je ne sais pas si je peux considérer le condensateur dans le schéma ci-dessus comme une résistance en parallèle. En le considérant comme une résistance, j'ai utilisé la formule 1/Requi=(1/ZR)+(1/Zc).
On obtiens l'expression : Requiv=(R*ZC)/R+ZC
Je comptais ensuite trouver les valeurs des différentes intensités en utilisant la loi des mailles puis en resolvant le système obtenu.
Merci de votre patience
Bonsoir
A mon avis, le plus simple consiste à remplacer dans un premier temps l'association (R//C) par le dipôle équivalent pour trouver les trois intensités à travers les trois branches. Une fois trouvé l'intensité principale dans la branche centrale, la notion de diviseur de courant te fournira i3.
Il peut éventuellement être intéressant de calculer au préalable à tension commune aux trois branches par le théorème de Millman.
