Bonjour,
Je m'entraîne sur un exercice. Mais je n'y arrive pas. Pourriez-vous me donner des pistes s'il vous plait.

Exercice:

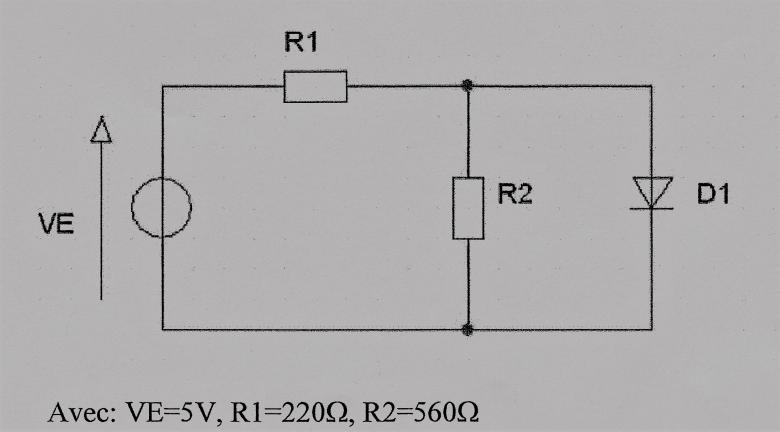

1.Déterminer l'état de la diode D si celle-ci est supposée
a.Idéale
On cherche l'état de la diode D celle-ci supposée idéale. Une diode idéale signifie que =0V.
Par hypothèse de l'absurde, on suppose que la diode est bloquée.
D'où, on applique le diviseur de tension :

On a alors. Donc on en déduit que la diode est passante.

        b.Semi réelle (donc avec une tension de seuil de 0.7 V et une résistance interne dynamique nulle)
On cherche l'état de la diode D celle-ci supposée idéale. Une diode semi réelle signifie que. On applique la même démarche afin de trouver
Donc, on en déduit que la diode est passante.

2. Pour chaque cas de la question 1, calculer le courant Id qui traverse la diode.
3. On inverse le sens de la diode.
              a. Déterminer alors son état et la valeur du courant qui la traverse
              b. Le modèle retenu pour la diode a-t-il une influence dans ce cas ? Justifier.
4. On remplace maintenant la diode D1 par une diode DZ de type Zéner montée dans le même sens, celui indiqué sur le schéma. La diode Zéner présente une tension directe de 0.7 V et une tension inverse de 4 V.
          a. Déterminer, en le justifiant précisément, l'état de la diode.
Si la diode est passante en sens direct:
Si la diode est passante dans le sens indirect:
Si la diode est bloquée alors:


Soit

          b. Indiquer la valeur de l'intensité du courant traversant la diode.
