Électronique de puissance
Bonsoir à tous ;
En fait je trouve des problèmes dans cet exercice je trouve une valeur de résistance Rp négative ce qui est impossible.
J'espère de vous m'aidez le plutôt possible et merci.
Voici l'énoncé :

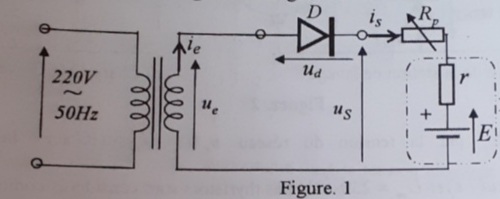

On se propose d'étudier le montage d'un chargeur
de batterie comme l'indique la figure ci-dessous:
Ue(t)=48sin(wt) et w=2pi/T =100 rad/s
On désire charger, à travers un potentiomètre de résistance R, qui varie de 0 Ohm à 1 kOhm une batterie
ayant une fém. E=24V, une resistance interne r=10 ohm et une capacité de stockage d'énergie Q-5000mAh (Milliampères heures)
T
1. Exprimer en fonction de T les deux instants te et T/2+te , auxquels on a ue(t)=E
2 Déterminer, en les justifiant, les expressions de us is et ud à chacun des intervalles
b)Tracer les allures des signaux .
c) Quelle condition doit-on admettre pourla tension inverse maximale de la diode
3. Calculer la valeur moyenne de la tension de sortie <us(t)>
4. Déterminer l'expression du courant moyen <is(t)> en fonction de <us(t)>, Eet Rp. 5.Calculer la valeur de la résistance Rp, pour laquelle le courant moyen <is(t) >=2.5 A
Je trouve une valeur pour te =T/12 et pour l'autre 5T/12 j'ai des doutes
Aidez-moi svp à résoudre ce problème
Bonjour
J'obtiens bien comme toi les valeurs T/12 et 5T/12.Ces deux dates ne sont pas écartées de T/2 comme tu l'as copié dans l'énoncé.
Et moi aussi j'ai trouvé presque cette valeur
Mais pour question 5 calcul de la résistance je trouve que Rp est négative
La valeur proposée pour la valeur moyenne de is(t) est effectivement beaucoup trop élevée. Je me demande s'il ne s'agit pas plutôt de 2,5mA et non 2,5A...
Je ne crois pas
Car dans l'énoncé il a dit que la valeur de la résistance Rp ne dépasse pas 1000 Ohm
Or si i=2.5 mA va prendre comme valeur 2390 Ohm
Effectivement, choisir <is(t)>=2,5mA n'est pas non plus cohérent. Je ne peux pas deviner l'énoncé correct !!! Il est juste certain que la valeur 2,5A est incohérente. La valeur 1,5A est cohérente mais bien sûr, on peut en imaginer une infinité d'autres...
