salut tous le monde
j'ai un exercice en électronique de puissance qui me pose beaucoup de problème le voilà:
On considère un commutateur positif à 3 phases réalisé à base de 3 diodes.le commutateur est alimenté par un réseau à 3 phases équilibré de valeur efficace 660 volt entre phases,on insère entre le point commun de convertisseur et la charge un thyristor TH1(l'anode du thyristor est liée au point commun du commutateur et la cathode est liée à l'entré de la charge.la charge est réalisé à base d'une résistance.
On me demande de calculer la valeur moyenne de la tension après l'avoir tracé
mon problème se pose là car le signal que j'ai eu en sortie n'est pas périodique
si quelqu'un peut me donner la réponse ou une indication de la réponse je lui serai très reconnaissant

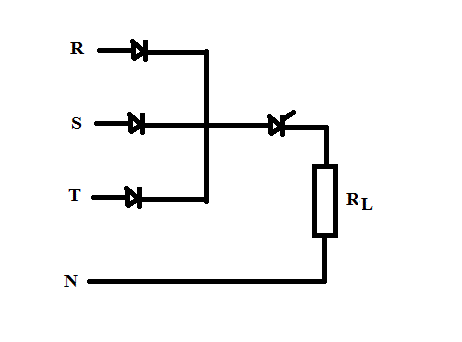

S'il s'agit de ceci :
Avec RST un réseau triphasé 660 V pourvu du neutre N.

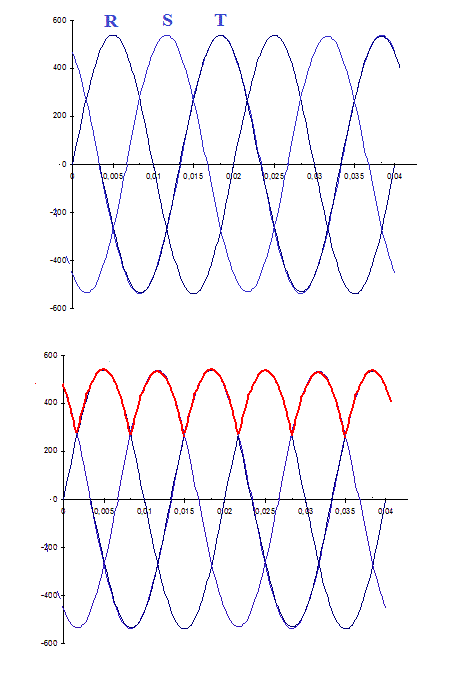

Alors on a ceci :
La tension aux bornes de RL après enclenchement du thyristor est celle en rouge sur le dessin du bas.
Il reste à en calculer la moyenne.
La tension crète (rouge) vaut 660 * V2/V3 = 539 V
L'angle de conduction est facilement calculable pour chaque "bosse" et donc pas de problème pour calculer la valeur moyenne.
(L'axe des temps de mes dessins est fait pour du 50 Hz, mais cela reste valable pour une autre fréquence.
La valeur moyenne calculée ne dépend pas de la fréquence.
Sauf distraction ... et si le shéma est bien celui que j'ai dessiné.
