Bonjour,
J'ai besoin d'aide pour résoudre cet exercice, merci d'avance.

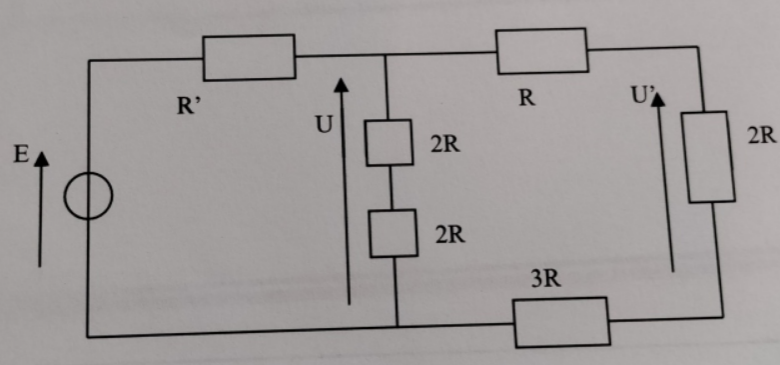

* mmalou > Image recadrée, sur la figure uniquement ! Si tu veux de l'aide, merci de faire l'effort de recopier ton énoncé sur le forum khalidou67
*
* mmalou > niveau modifié *
Bonjour
Il te faut, comme expliqué par mmalou, recopier ici les questions posées.
N'oublie pas aussi d'expliquer ce que tu as réussi à faire et ce qui te bloque : plus facile ensuite d'aider en tenant compte de ton niveau !
Bonsoir,
On demande le rapport pour
1) En utilisant le pont diviseur de tension, je trouve
soit
Pour le rapport R'/R, j'ai essayé avec la loi des noeuds (je trouve R4/R = 8) mais je ne suis pas certain !
Bonsoir
La notion de diviseur de tension est effectivement utile pour obtenir le rapport U'/U :
Pour obtenir le rapport U/E en fonction des résistances, le plus simple consiste sans doute à déterminer Re : la valeur de la résistance équivalente à l'association en parallèle (4R//6R).On peut ensuite utiliser à nouveau la notion de diviseur de tension.
PS : on peut obtenir directement le rapport U/E en fonction des résistances en utilisant le théorème de Millman mais pas sûr que cela soit déjà à ton programme.
