Électronique , exercice de Physique

 Niveau maths supPartager :

Électronique
Posté par
datasciecectt  12-11-21 à 21:19
Bonsoir, j'espère que vous allez bien.

Je n'ai pas pu trouver l'énergie emmagasinée dans la seconde question.
 Posté par
datasciececttre : Électronique   12-11-21 à 21:20
Voici l'exo.

** image supprimée **
 Posté par
datasciececttre : Électronique   12-11-21 à 21:38
datasciecectt @ 12-11-2021 à 21:19

Bonsoir, j'espère que vous allez bien.

Je n'ai pas pu trouver l'énergie emmagasinée dans la seconde question.

plutôt la première question de la troisième partie*
 Posté par
Priamre : Électronique   12-11-21 à 22:08
Bonsoir,
III.3) Considère que, lorsque le commutateur a basculé vers la droite, la charge accumulée par le condensateur C1 se répartit entre les deux condensateurs C1 et C2 connectés en parallèle.

malou edit > ** merci de ne pas apporter d'aide aux demandes non conformes. Les images non conformes étant supprimées, le sujet perd tout son intérêt**
 Posté par
datasciececttÉlectrocinétique   13-11-21 à 00:08
Bonsoir, quelqu'un pour m'aider à résoudre la troisième partie de cet exercice?

** image supprimée **

*** message déplacé ***
 Posté par
vanoisere : Électrocinétique   13-11-21 à 00:48
Bonsoir

Le règlement de ce forum demande de recopier  les premières lignes de l'énoncé . Pourrais-tu expliquer avec précision ce qui te gêne ici ? Plus facile de t'aider ensuite !

*** message déplacé ***
 Posté par
mmalou re : Électronique   13-11-21 à 08:37
Bonjour à tous

datasciecectt, il est urgent de lire les règles pour poster sur notre site

 [***A LIRE AVANT D'AGIR***] Règles du forum

et pour les images autorisées,

extrait de  la FAQ du forum :Q05 - Puis-je insérer une image dans mon message ? Comment faire ? Quelle image est autorisée ?  Vous souhaitez ajouter une image ou un pdf à votre message . Veuillez obligatoirement respecter ces règles :

   Énoncé d'exercice ou de problème :

Pour les  énoncés courts (moins de 5 lignes sur une feuille A4) :

 La recopie est  obligatoire.

 L'option d'attachement d'image n'est donc à utiliser que pour représenter   une figure, un tableau ou un graphique, pas du texte !

Pour les  énoncés longs  :

 Les  5 premières lignes sont à recopier pour aider l'archivage des sujets sur le site.

 Cela fait, l'énoncé dans sa totalité, pourra alors être joint en image (choisir Img) ou en pdf  (choisir Pdf ) mais dans le respect des droits d'auteurs en vigueur. Pour les pdf, merci d'en préciser la source.

   Recherches (même non abouties) de l'exercice :

 Elles doivent être   obligatoirement recopiées, et ce, dès la demande d'aide.

 L'option d'attachement d'image n'est donc à utiliser que pour représenter   une figure, un tableau ou un graphique, pas du texte !

 Les  formats autorisés  sont exclusivement les suivants : gif, jpg, jpeg, et png. La   taille d'un fichier  est limitée à  2 MO  maximum pour une image et à  500 ko  pour un pdf.

 Le non respect de ces règles entraînera la suppression du contenu de votre sujet (même si des réponses ont été apportées) et éventuellement la suspension de votre compte !
 Posté par
datasciececttre : Électronique   13-11-21 à 10:43
vanoise @ 13-11-2021 à 00:48

Bonsoir

Le règlement de ce forum demande de recopier  les premières lignes de l'énoncé . Pourrais-tu expliquer avec précision ce qui te gêne ici ? Plus facile de t'aider ensuite !

*** message déplacé ***

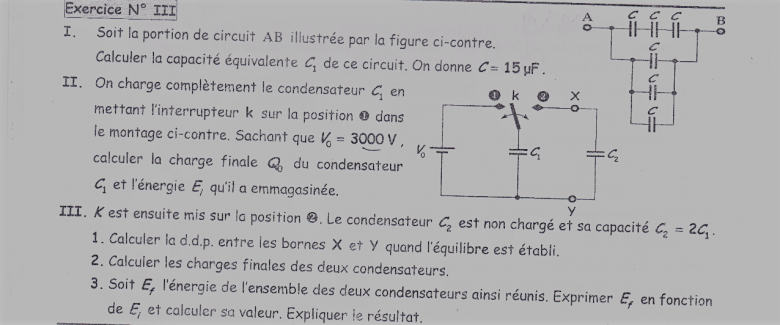

1).Soit la portion d'un circuit AB illustrée par la figure ci-contre.

Calculer la capacité équivalente de C1 de ce circuit. On donne C=15 microF.

2). On charge complètement le condensateur C1 en mettant l'interrupteur k sur la portion 1 dans le montage ci-contre. Sachant que V0=3000V calculer la charge finale Q0 du condensateur c1 et l'énergie Ei qu'il a emmagasinée.

Jusqu'au la j'ai aucun problème. Mais en troisième partie j'en ai eu. donc si vous pouvez m'aider a le resoudre svp

** image supprimée **
  Posté par
vanoisere : Électronique   13-11-21 à 11:12
Pour la partie III, il faut écrire que les deux condensateurs sont sous la même tension UXY et que la charge Q précédemment accumulée par C1 est maintenant répartie sur C1 et C2 :

Q=Q1 + Q2...

Je te laisse réfléchir et proposer une solution.
