bonjour ,
soient
=RC la cte de temps de la cellule RC et T=2
/
la période de la porteuse su signal s'entrée

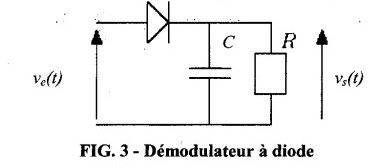

En raisonnant qualitativement sur le fonctionnement de la cellule RC, selon l'état passant ou bloqué de la diode établir une inégalité liant et T permettant d'obtenir en sortie la tension vs(t)
V0(1+mcos(
t) avec ve(t)=V0(1+mcos(t)cos(t).
J'ai la solution mais il n'est pas expliquée ( la réponse :>>T)
Merci d'avance
Bonjour,
Qualitativement, à la pulsation , Le condensateur C est un court circuit. (1/C très petit)
A la pulsation , c'est un circuit ouvert.
La fréquence de la porteuse est beaucoup plus élevée que celle du signal (Exemple de la radio)
Pour récupérer le signal, on choisit 1/RC "entre" les deux pulsations de telle manière que les approximations de "court-circuit" et "circuit ouvert" soient réalistes.
Bonjour à tous.
Une justification possible de >>T , pour un détecteur de crête (ou détecteur d'enveloppe) se trouve ici paragraphe II :
ou ici pages 3 et 4 :
