Bonjour à tous SVP aider moi à résoudre et à comprendre mon exercice.

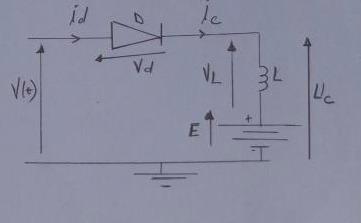

***mmalou > image recadrée sur la figure***tu dois recopier ton énoncé si tu veux de l'aide, conformément au règlement de notre site***
On donne:
V(o)=230.sin(o),0=100πt , E=100V
La diode est parfaite et on néglige la résistance interne de la f.é.m(E)
1. A partir de quel instant la diode commence a conduire? Justifier
2. Établir l'expression de IC dans la charge L-E
3. Pour I max =10A. Calculer ma valeur de L
4. Donner la valeur moyenne de IC
Si i = 0, la diode commencera à conduire lorsque 230.sin(100.Pi*t) = 100 --> Pour t = 0,00143 s
On aura par la suite (la diode étant conductrice) : 230.sin(100.Pi.t) - 100 = L.di/dt
Soit donc i(t) = -230/(100.Pi.L) * cos(100.Pi.t) - 100/L * t + K
avec i = 0 pour t = 0,00143 s
--> 0 = -230/(100.Pi.L) * cos(100.Pi.0,00143) - 100/L * 0,00143 + K
K = 0,8023/L
i(t) = 0,8023/L -230/(100.Pi.L) * cos(100.Pi.t) - 100/L * t
i(t) = (1/L) * (0,8023 - 0,7321.cos(100.Pi.t) - 100 * t)
Et cela jusqu'à ce que i s'annule ... soit pour t = 0,01277 s
Donc :
i(t) = 0 pour dans [0 ; 0,00143] s (mod 20 ms)
i(t) = (1/L) * (0,8023 - 0,7321.cos(100.Pi.t) - 100 * t) pour t dans ]0,00143 ; 0,01277] s (mod 20 ms)
i(t) = 0 pour t dans ]0,01277 ; 0,020[ s (mod 20 ms)
----
On aura i max pour t tel que 230.sin(100.Pi*t) = 100 (mais pour t dans [T/4 ; T/2]), soit pour t = 0,01 - 0,00143 = 0,00857 s (mod 20 ms)
i max = i(0,00857) = (1/L) * (0,8023 - 0,7321.cos(100.Pi.*0,00857) - 100 * 0,00857) = (1/L) * 0,605
i max = 10 A pour (1/L) * 0,605 = 10, soit pour L = 0,0605 H (60 mH)
-----
Valeur moyenne :
i moyen = 1/T *
i moyen = 1/(20.10^-3) * (1/L) *
i moyen = 0,192/L
Et si L = 0,0605 H, alors i moyen = 3,17 A
-----
Recopier sans comprendre est inutile.
Rien relu.

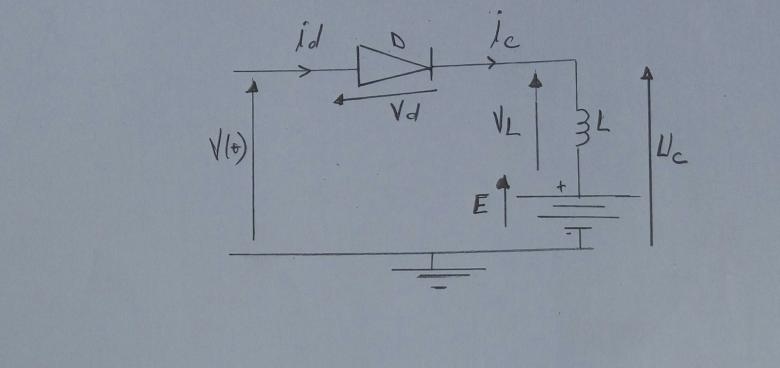

Bonjour a tous, aider moi a resoudre mon exercice
On donne:
V(o)=230.sin(o),0=100πt , E=100V
La diode est parfaite et on néglige la résistance interne de la f.é.m(E)
1. A partir de quel instant la diode commence a conduire? Justifier
2. Établir l'expression de IC dans la charge L-E
3. Pour I max =10A. Calculer ma valeur de L
4. Donner la valeur moyenne de IC
