Bonsoir

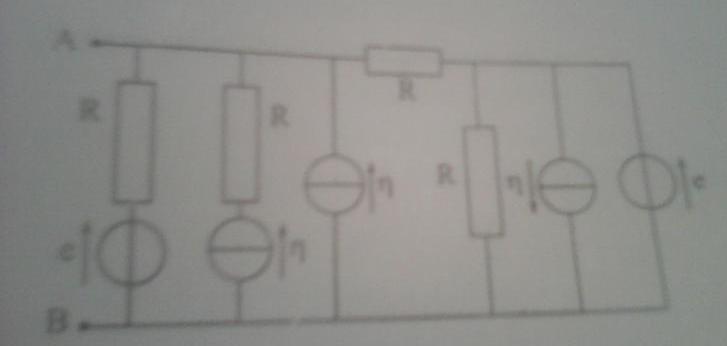

S'il vous plait j'aimerais avoir de l'aide sur cette exercice. On me, de demande les caracteristique de thevenin.

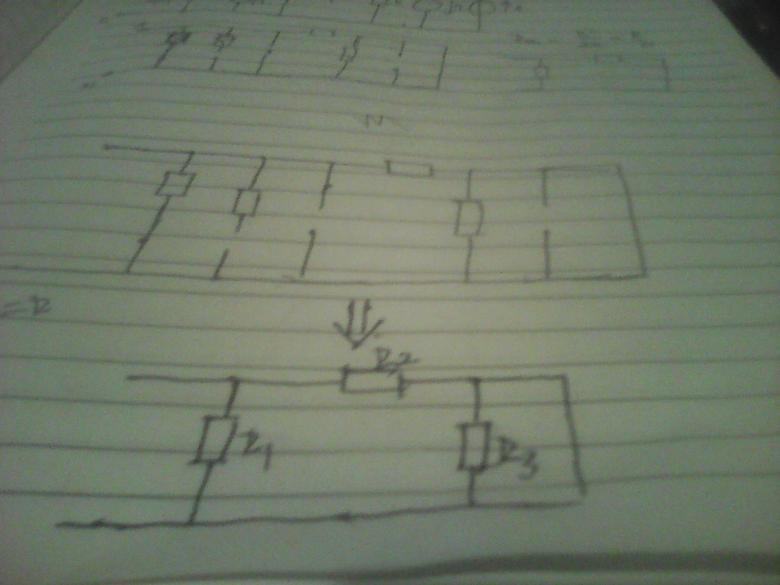

Pour avoir Rth je ressort le schemas suivant. Et j'ai donc
Rth=R/2

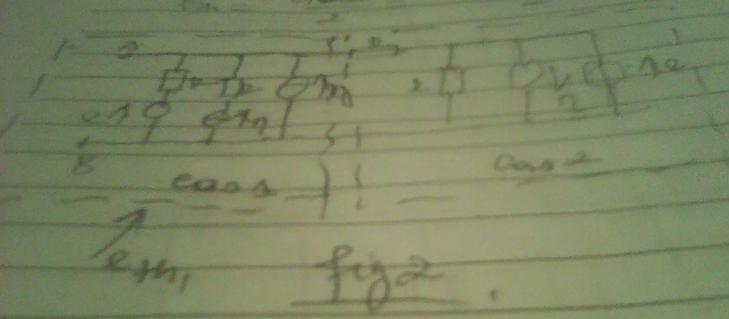

Pour avoir Eth je decompose le schemas (fig2)
Pour le cas1 j'ai
Eth1=(e/r+2
)/2/r.
Mais trouver Eth2 m'a, depassé
Bonjour
Tu peux commencer par simplifier le circuit: un générateur de courant fournit une intensité indépendante de la résistance de sa branche. Tu peux donc commencer par remplacer 1 résistance par 1 fil. Un générateur de tension impose la tension à toutes les branches avec lesquelles il est en parallèle. Cela simplifie énormément la partie droite du circuit. Ensuite...

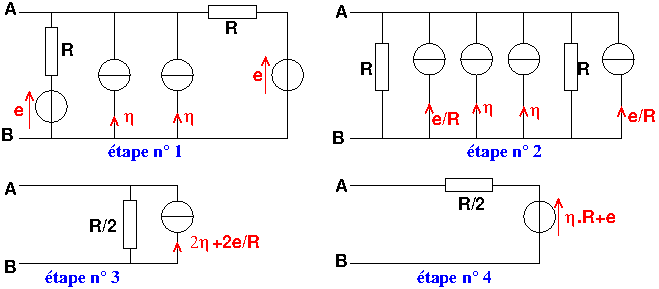

Le schéma ci-dessous devrait t'aider. Je t'expose la méthode dite "de l'équivalence Thévenin - Norton" qui permet simplement, pratiquement sans calculs, d'obtenir le résultat recherché.
Etape n° 1 : simplification du circuit comme expliqué dans mon message précédent.
Etape n° 2 : remplacement des deux générateurs linéaires de tension (fém e, résistance R) par leur équivalent de Norton (générateur linéaire de courant)
Etape n° 3 : regroupement astucieux des résistances (pas compliqué) et regroupement astucieux des générateurs de courant (loi des noeuds : les courants électromoteurs s'ajoutent). On obtient ainsi le générateur linéaire de courant équivalent au circuit vu des bornes A et B.
Etape n° 4 : équivalence Norton - Thévenin :
RTH=R/2 ; ETH=e+R..

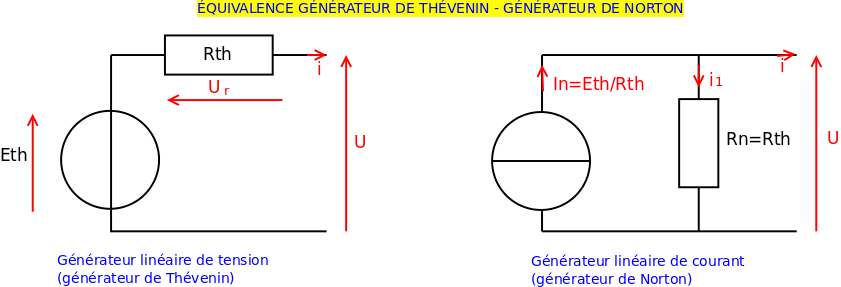

Pour mémoire, je joins aussi un schéma rappelant l'équivalence générateur linéaire de tension - générateur linéaire de courant.
Bonjour

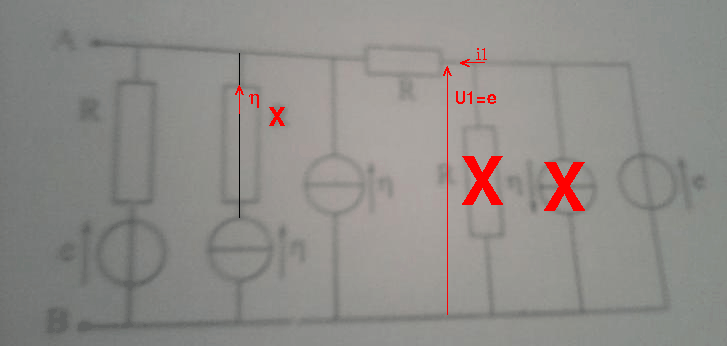

un peu plus de précision sur les simplifications de l'étape n° 1 : la seule étape un peu difficile de cet exercice. Regarde attentivement le schéma modifié ci-dessous :
1° : remplacer la résistance par un simple fil conducteur ne change rien au comportement du circuit : l'intensité du courant à travers cette branche est égale à quelle que soit la tension aux bornes de cette branche.
2° : enlever la résistance et le générateur de courant de droite ne modifie pas le comportement du circuit : U1=e quelle que soit i1.
Bonsoir
S'il te plait vanoise je ne pige pas bien ton schema. Pourquoi tu dis qu'en enlevant les resistances et la source de courant sur lesquel tu as mis la croix ne modifie rien sur le comportement du circuit?
Pourquoi tu dis qu'en enlevant les resistances et la source de courant sur lesquel tu as mis la croix ne modifie rien sur le comportement du circuit?
Je t'ai - peut-être un peu rapidement- répondu dans mon message du 18-10-17 à 12:18 puis dans celui du 20-10-17 à 15:58.
1° : un générateur de courant fournit une intensité de courant dans sa branche égale à son courant électromoteur
quels que soient les autres dipôles de sa branche, donc quelle que soit la valeur de la résistance R. Tu peux donc poser dans cette branche R = 0, ce qui revient à remplacer la résistance par un simple fil conducteur.
2° : concernant le générateur idéal de tension de droite : il fournit toujours une tension U1 égale à sa fém quels que soit les branches que tu ajoutes ou que tu enlèves si ces branches sont en parallèle avec lui. Tu peux donc enlever les deux branches barrées en rouge sans modifier U1 et donc sans modifier le comportement du circuit vis à vis d'un dipôle branché entre A et B. Attention : pas question d'enlever une branche qui ne serait pas branchée directement en parallèle avec ce générateur de tension.
Pour avoir Rth je ressort le schemas suivant. Et j'ai donc
Rth=R/2
Pour avoir Eth je decompose le schemas (fig2)
Pour le cas1 j'ai
Eth1=(e/r+2
)/2/r.
Mais trouver Eth2 m'a, depassé
Salut. S'il vous plaît j'aimerais savoir comment vous avez calculé la résistance équivalente à partir du dernier schéma.
Bonjour
J'ai expliqué la méthode pas à pas, en l'illustrant par des schéma dans mon message du 19-10-17 à 22:10. Cette méthode fournit simultanément Rth=Rn, Eth et In.
Sinon, on peut y arriver à partir de ton dernier schéma en y remarquant que la résistance R3 est court-circuité : elle n'est parcourue par aucun courant. On peut l'enlever. Rth est ainsi équivalent à R1 parallèle R2 soit R/2.
Bonjour
J'ai expliqué la méthode pas à pas, en l'illustrant par des schéma dans mon message du 19-10-17 à 22:10. Cette méthode fournit simultanément Rth=Rn, Eth et In.
Sinon, on peut y arriver à partir de ton dernier schéma en y remarquant que la résistance R3 est court-circuité : elle n'est parcourue par aucun courant. On peut l'enlever. Rth est ainsi équivalent à R1 parallèle R2 soit R/2.
Merci.J'avais compris votre réponse. Juste que le court circuit de la résistance m'a échappé. Merci de m'avoir rappelé cela .
