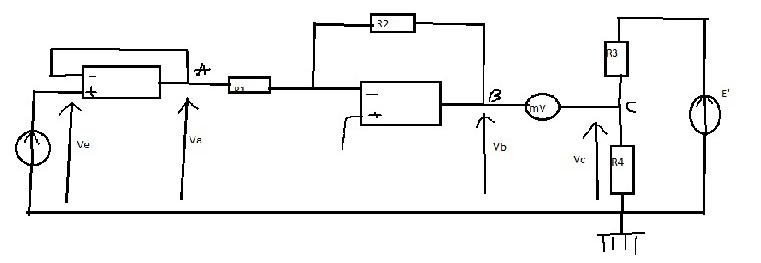

Bonjours à tous je coince sur un exo je vous ai mis le dessins sur paint!
1) Établir l'expression de Ua en fonction des caractéristiques de la pile. Nommer le montage.
va=ve il s'agit d'un montage suiveur.
2) on plonge sucessivement l'éléctrode de verre dans 3 solutions tampons et l'on releve les valeur suivante:
| ph | 4 | 7.2 | 10 |
| va en Mv | 174 | -12 | -174 |
Montrer que E=a pH +b et calculer a et b.
On sait que Va=Ve et Ve = E-Ri E= Ve+Ri(t) mais quel est la relation avec le ph ?
3) par la suite on prendra E=406-58ph en Mv.
a) Exprimer le gain de l'étage intermédiaire .Nommer cet étage.
j'utilise milmman , et lineaire donc V+=V-=0 et je trouve Vb/Va = -R2/R1 , il s'agit donc d'un montage inverseur.
[b]b) on fixe R2=10khom, en deduire la valeur de R1 pour obtenir une variation de Ub de +-1V quand le ph varie d'une unité[/b]
j'ai R1=-(R2Va/Vb) et je ne comprends pas la question ...
Merci d'avance !
Edit Coll : image recadrée
Bonsoir,
E, c'est Va ?
Pour montrer E = a pH + b, il faut utiliser les valeurs du tableau.
Pour la 3, E = 406 - 58 pH, E varie de -58 mv pour une variation de pH d'une unité.
E2 = 406 - 58 pH2
E1 = 406 - 58 pH1
E2 - E1 = -58 (pH2 - pH1)
Comme pH2 = pH1 + 1 (par hypothèse) :
E2 - E1 = -58 mV
Il faut passer à +1 V à l'aide du montage inverseur donc le gain nécessaire est facile à calculer.
Va = E - r i
Mais, si les amplis op sont parfaits, l'impédance d'entrée est infinie d'où i = 0. Donc Va = E
