Bonjour à tous , j'ai l'énoncé suivant :

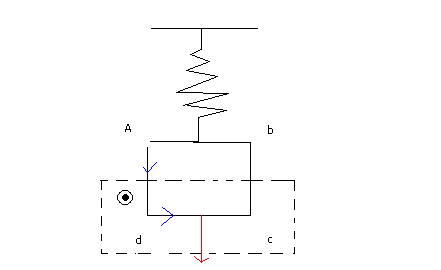

Une bobine plate carrée de coté a , constituée de 100 brins de fil conducteur est suspendue à un dynamomètre de raideur k . Elle est plongée en partie dans une zone de champ magnétique uniforme horizontal comme le schéma le représente .
Le ressort s'allonge de 2cm lorsque la bobine est parcourue par un courant I . Quel est le sens du courant ?
Alors moi j'ai dessiné le sens du courant en bleu sur le schéma , qu'en pensez vous ?
merci
Tu dois utilise la Force de Laplace F = I.dl^B avec dl et B qui sont des vecteurs.
Le morceau Ad du cadre donne donc une force de laplace orientée de droite à gauche (compensée par la force contraire sur le morceau de cadre cb.
Mais le courant passant sur le morceau dc produit bien une force orientée vers le bas.
Ok
ok merci et 2eme petite question :
le coté a = 3cm , I = 0,5 A , k = 30n/m , quelle valeur a le champ magnétique ?
Alors si le ressort s'allonge de 2cm , le champ magnétique doit produire une force de 0,02*30 , soit 0,6 N .
Ensuite en utilisant la loi de laplace j'ai donc :
0,6 = 0,5*dl^B , ma question est : comment trouver ce vecteur dl sur le schéma ?
PS : quelle est la différence entre la loi de laplace et la loi de lorentz ?
merci
Il faut intégrer dl sur la longueur du conducteur hrizontal, les autre terme étant des constantes.
Donc on a : 0,6=0,5*0,03*B
B= 40 teslas.
La loi de Laplace est plus "électrique", elle fait intervenir I et s'applique à unepartie du réseau, alors que la loi de Lorenz est plus "mécanique", elle fait intervenir v.et s'applique à une charge q en mouvement...
d'accord merci , en fait quand on dit que la loi de laplace c'est :
F = I L B sin(alpha) , j'ai pas de schéma qui montre ce que c'est cet angle alpha , c'est l'angle entre le sens du courant et le sens du champ magnétique ?
