Niveau autre

Electrocinétique - Schéma(s)

Posté par
physy 29-04-12 à 23:41

Bonsoir,

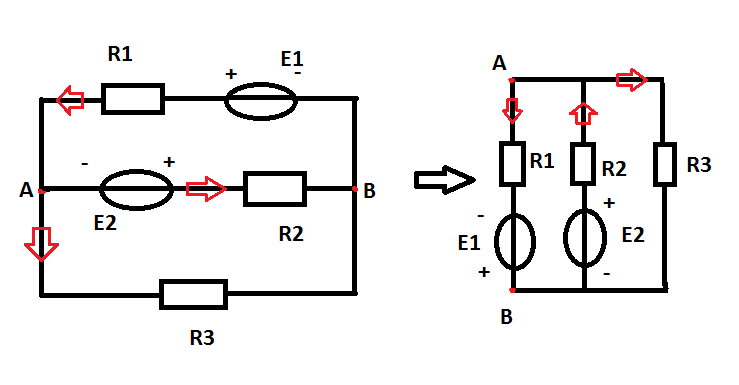

J'ai un problème en électricité, par exemple si un schéma parait difficile, l'énoncé nous demande de le "redessiner", or je ne comprends pas comment on fait. Pour le schéma suivant, je ne vois pas comment on peut dire que la branche A commence en haut à gauche et les enchaînements qui s'en suit...

Cordialement

Electrocinétique - Schéma(s)

Posté par re : Electrocinétique - Schéma(s) 30-04-12 à 05:01

Bonjour,
Il y a des différences entre les deux schémas:
Les générateurs E1 et E2 ont changé de sens.
Le sens des courants dans les branches 1 et 2 ont également changé de sens.

Posté par re : Electrocinétique - Schéma(s) 30-04-12 à 11:44

C'est bien ce que je me disais. Donc le schéma de droite ne correspond pas à celui de gauche ?

Posté par re : Electrocinétique - Schéma(s) 30-04-12 à 12:18

Non.
Exemple le plus flagrant, le signe du pôle de E1 raccordé en B.

Posté par re : Electrocinétique - Schéma(s) 01-05-12 à 18:07

Pour voir si ces deux schémas sont les mêmes tu peux essayer le modèle de thévenin sur chacun d'eux !

Posté par re : Electrocinétique - Schéma(s) 01-05-12 à 18:15

Non autant pour moi cela ne fonctionne pas, il y a un souci dans les calculs.

Posté par re : Electrocinétique - Schéma(s) 01-05-12 à 18:19

Mais je suis du même avis que sanantonio312, il faut que tu regardes tes courants
