Bonjour,

Je sollicite votre aide pour un exercice de DM de physique sur lequel je peine.
Voici l'énoncé:

"Générateurs en opposition

On considère E₂=12 V et E₁=E₂
r₁= 5 et r₂=0.05; R=20

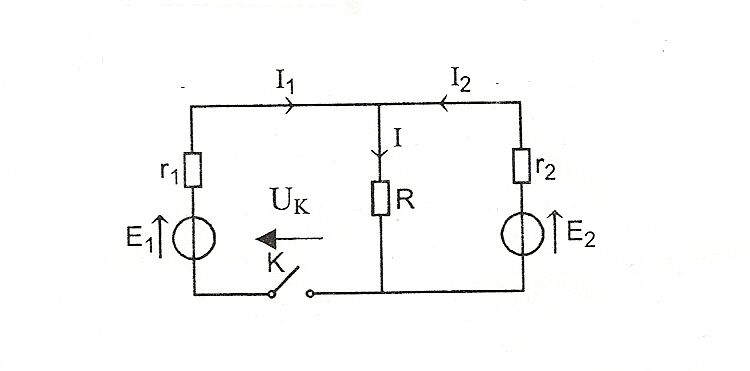

cf. schéma ci-dessous

1) l'interrupteur K étant ouvert, calculer le courant I dans la résistance R

2) Quelle valeur prend alors la tension U_k aux bornes de l'interrupteur ?

3) On ferme l'interrupteur; calculer les valeurs I' et I'' du courant I dans R pour les deux cas '=0.5 et ''=1.5. On n'utilisera pas le théorème de Millman (ni le théorème de superposition).

4) Calculer les valeurs correspondants I₂' et I₂''.

5) Conclure sur le "comportement" de la source E₂"

Je dois vous avouer que je ne suis pas du tout inspirée.
C'est bien la première fois que j'ai affaire à une histoire d'interrupteur alors que le circuit est dépourvu de condensateur.

Si vous pouviez me donner quelques pistes...

Je vous remercie d'avance.
