electrocinetique et electronique
Bonjour est ce que vous pouvez m'aider sur cet exo

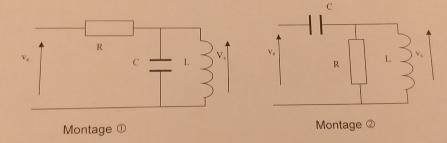

A l'aide d'une résistance R,d'une inductance L et d'une capacité C, on réalise successivement un filtre passe mande (montage 1) et un filtre passe haut (montage 2).
On applique à l'entrée la tension sinusoïdale de fréquence w/2
variable:
Ve(t)=V0coswt
On donne R=1k?, L=1H, C=0.75
F
A-filtre passe bande
1)calculer la fonction de transfer H(jw)=Vs/Ve du montage et l'exprimer sous la forme H(jw)=G(w).ej
(w)
2) pour quelle pulsation w0 le gain G(w) est-il maximum ? Tracer le diagramme de Bode : GdB(logw) et (logw)
3) déterminer la (ou les ) pulsations(s) de coupure à-3dB et la bande passante du filtre constitué
B-filtre passe haut
On permute les éléments R et C pour obtenir le nouveau montage (2)
répondre au même question 1),2) et 3) qu'en A
** Topic aéré et image recadrée **
la FAQ du forum
moteur de recherche
page de choix du forum
fiches du sitebonsoir,
oui j'ai essayé de le faire mais j'ai trouvé résultat trop long c'est pour ça que je demande --' donc oui je l'ai essayé seul avant de le poster
Bonjour
La méthode est la même dans les deux cas : commencer par remplacer les deux dipôles en parallèle par le dipôle équivalent d'impédance Ze. Ensuite, considérer que le circuit série constitué du dipôle de gauche et de celui d'impédance Ze se comporte en diviseur de tension. Cela donne ainsi :
étant l'impédance complexe du dipôle de gauche sur le schéma (soit R pour le premier montage, soit C pour le deuxième montage).
