Bonjour,
J'ai un devoir maison à rendre pour la rentrée sur l'éléctrocinétique. Pourriez vous m'aider un peu s'il vous plait?
Voici le sujet:

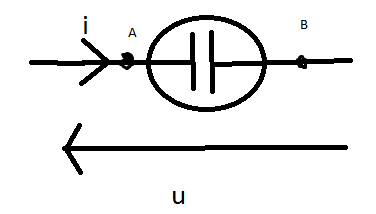

Pour tracer la caractéristique d'un éléctrolyseur dans les conventions précisée ci dessous, on a réalisé les mesures suivantes:
u(V) | 0 | 1 | 2 | 2.25 | 2.5 | 3 | 4 | 5 |
i(A) | 0 | 0 | 0 | 0.05 | 0.2 | 0.5 | 1.1 | 1.7 |
Bonsoir,
OK pour la 2a.

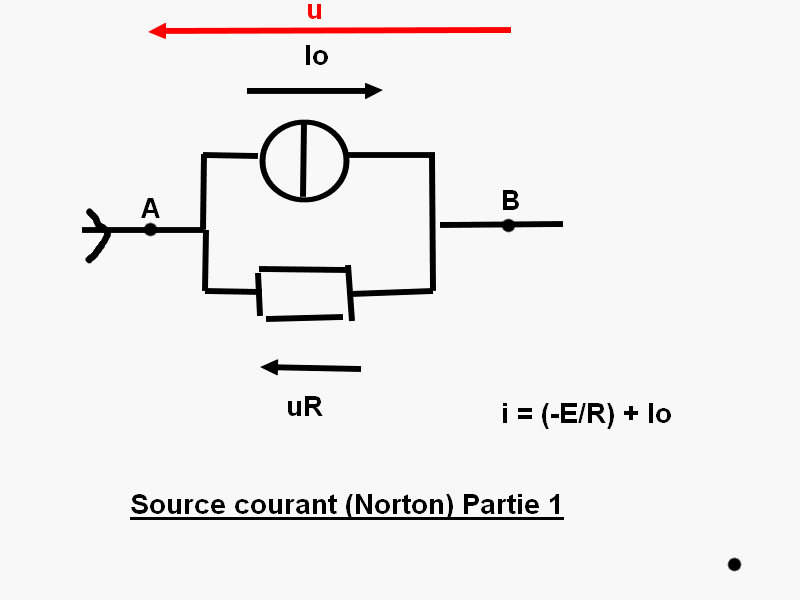

Pour la 2b, il faut modéliser l'électrolyseur en faisant un schéma équivalent à l'aide d'une source de courant et d'une résistance d'une part et, d'autre part, à l'aide d'une source de tension et d'une résistance.
Pour le schéma avec la source de courant j'aurai utilisé un générateur de Norton et pour la source de tension Thévenin, seulement l'éléctrolyseur est un récepteur donc je suppose que ça ne peut pas être ça?
C'est tout à fait ça...
D'une part, il faut modéliser l'électrolyseur par une source de courant en parallèle avec une résistance (Norton) et d'autre part, une source de tension en série avec une résistance (Thévenin).
Oui mais il faut préciser les valeurs...
Pour la partie 1, par exemple, i= (-E/R)-I0, il faut préciser la valeur de E, de R et de I0.
Je ferais ça de la façon suivante :

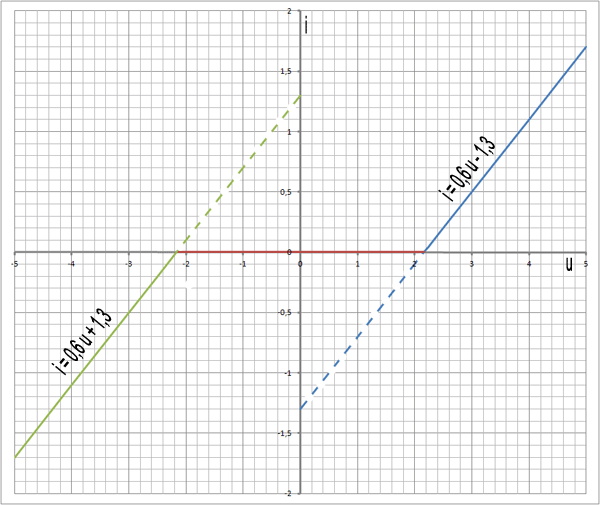

je sais que i = o,6 u + 1,3 pour la partie 1.
J'identifie avec une équation générale : i = G u + I
Donc G = 0,6 S et I = 1,3 A.
Si tu calcules i = f(u), tu retrouves l'équation donnée ci-dessus (avec la loi des noeuds).
En faisant la même chose pour la source de tension je trouve:
Partie 1:

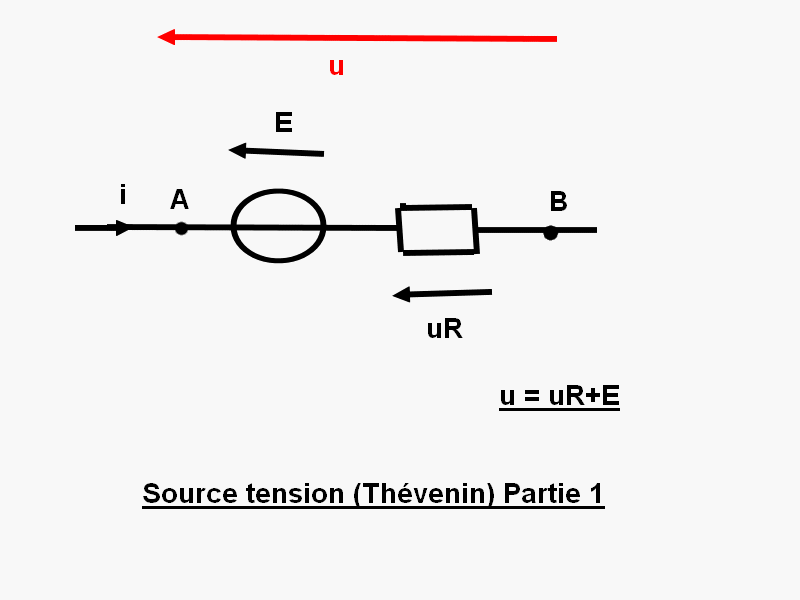

J'ai pris l'équation générale u=Ri+E
u=i/0,6 - 1,3/0,6
R=1,66 Ohm et E= -2,17V
Partie 2: De même R=1,66 Ohm et E= 2,17V
Mais je trouve que ça ne correspond pas aux schémas que j'ai fait. Ne devrait on pas avoir une valeur positive de E pour la partie 1 et négative pour la partie 2?
Tu n'as pas à avoir ce genre d'a priori...
Avec , si on fait i = -1,7 :
Donc on est bien sur la caractéristique de l'électrolyseur...
Tu peux faire la même vérification pour l'autre avec u = 5 V par exemple.

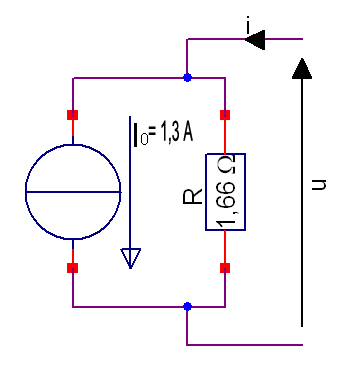

Pour la partie 1, le schéma équivalent est celui qui figure ci-dessous.
Donc en fait les deux Schémas que j'avais fait pour la source de tension sont faux, il faut que je les intervertisse d'après les schémas que vous avez fait?
Pourquoi sur votre schéma de la partie 1 n'a t on pas -2,7V? La flèche est pourtant dans le sens opposé à celle de u
On ne peut pas inverser à la fois le sens du générateur et lui donner une fem négative parce que c'est comme si on n'avait rien fait...
Si je mets E = -2,17 V sur le premier schéma, on peut écrire :
J'ai "+ E" parce que la flèche de E est dans le sens de parcours de la maille.
ce qui est l'équation de la partie 2 !

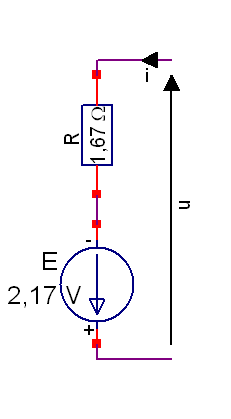

Donc si je reprends mon premier schéma tel qu'il est et que j'écris la loi des mailles :
ce qui est bien l'équation de la partie 1 .

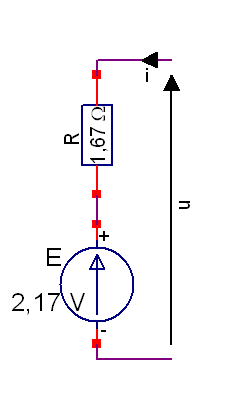

Le deuxième schéma :
ce qui est bien l'équation de la partie 2 .
J'ai aussi un DM dans le même style à rendre. Tu pourrais m'expliquer comment tu as trouvé les équations ?..
En faisant la même chose pour la source de tension je trouve:
Partie 1:
J'ai pris l'équation générale u=Ri+E
u=i/0,6 - 1,3/0,6
R=1,66 Ohm et E= -2,17V
Je ne comprend pas vraiment comment le calcul est mené, et je ne comprend pas non plus pourquoi on trouve un résultat négatif pour cette première partie. Quelqu'un pourrait me détailler les calculs?...
A vrai dire, il n'y a pas beaucoup plus de détails que ceux que tu as donnés... ou je n'ai pas compris la question...
De , on obtient :
Et :
D'où :
Ceci représente donc un générateur de tension de fem -2,17 V ( plus exactement) en série avec une résistance de 1,67
(
plus exactement).
Que ce soit négatif, c'est le calcul qui le donne. C'est à peu près tout ce qu'on peut en dire...
