Bonjour, je sollicite votre aide pour un exo sur les MET et les MEN
Enoncé:
"Appliquer les équivalences MET et MEN pour obtenir les MET et MEN simples finaux des dipôles AB suivants:"

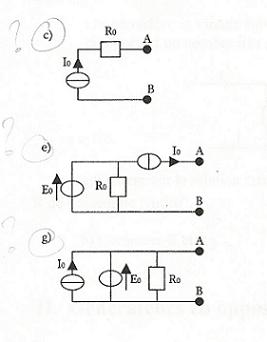

J'ai mis les 3 circuits qui me posent problème(se reporter aux schémas ci-dessous.)
J'ai du mal à faire les simplifications.
En effet, dans un cas, j'ai un générateur de tension en dérivation avec une résistance, dans l'autre, c'est un générateur de courant qui est en série avec une résistance. Bref, les tendances paraissent inversées.
Je vous remercie d'avance pour les tuyaux que vous voudrez bien me donner.
Wow! Quelle réponse salvatrice de la part d'un individu omniscient convaincu que mon cours est d'une grande richesse et que je trouve mon bonheur dans mes bouquins. De ce fait, il va de soi qu'aucune raison ne devrait me pousser à avoir recours à vous.
Dans mon cours tout de même, seuls les cas classiques sont présentés,c'est-à-dire:
-un générateur de tension en série avec une résistance
-un générateur de courant qui est en dérivation avec une résistance
Or ici, la tendance est inversée d'où la difficulté: je l'ai quand même relevé.
Je te prie d'éviter ce ton ironique quelque peu déplacé. Je ne suis pas censé savoir ce que tu as fait dans ton cours ....

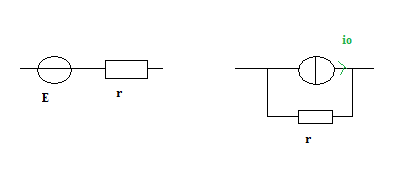

Passage de la configuration de Thevenin à celle de Norton :
io = E/r
Nous savons tous les associations usuelles, maintenat reste cés qqs cas particuliers, en effet:
L'association en serie d'un génerateur de courant et d'une résistance est bien le meme génerateur de courant!! car là circule le meme courant I0 et c'est ce qui nous importe (on élimine la résistance).
L'associatoin en parallèle d'un génerateur de courant et de tension est un génerateur de tension ( car c'est la meme tension aux bornes), donc on simplifie par l'éliminant. Appliquez le à un générateur de tension en parallèle avec une résistance.
Enfin, l'association en série d'un générateur de tension est un générateur de courant est le générateur de courant même si on veut un modèle en courant ou le générateur de tension même si on le veut en tension (en simplifie en éliminant l'un des deux, selon le besion).
contactez si le problème persiste.
Je réctifie le dernier paragraphe:"l'association en série d'un génerateur de tension et un génerateur de courant est un ......"
Cher GBM, vous feriez mieux de mettre un terme à ce ton condescendant que vous avez: vous êtes tellement à côté de la plaque. A l'évidence, vous n'avez en aucun cas soulevé le véritable problème émanant de mes questions.
C'est à se demander pourquoi vous êtes ici: on peut amplement se passer de vous.
Kira2009, je te remercie pour tes réponses satisfaisantes, suite à une lecture attentive de mon problème.
Je pense que je m'en sortirai.
Tu crois peut-être que je m'occupe que d'une seule personne en même temps, hein ? Il y a beaucoup de topics qui attendent de l'aide, je ne peux pas être partout en même temps !
Quand j'écris :
Si vous êtes tellement en surménage cher GBM, mieux vaut se garder d'intervenir si vous vous sentez incapable de répondre à moitié et avec amabilité.
